市场痛点

在页岩油零散气回收过程中，脱水深度不足是导致下游设备故障和管线堵塞的头号杀手。很多现场工程师反馈，传统脱水设备刚运行时露点还能达标，运行几个月后露点就开始爬升，最终不得不频繁更换吸附剂或停机检修。

更深层的问题在于：页岩油零散气组分复杂，含有C2+以上的重烃组分，这些重烃在脱水过程中如果处理不当，会在吸附剂表面形成液膜，堵塞分子筛微孔，导致吸附容量急剧下降。这就是为什么很多常规脱水设备在处理页岩油零散气时寿命大幅缩短的根本原因。

边远井场的工况波动大——气量时大时小、压力忽高忽低、温度随昼夜变化——这些因素都对脱水设备的适应性提出了严峻挑战。传统的TEG脱水工艺在面对这些波动时，往往出现雾沫夹带、发泡等现象，导致三甘醇损耗增加，脱水效果直线下降。

最让业主头疼的是：脱水设备占地面积大、操作复杂，需要专人值守，对于本来就人力紧张的边远井场来说，这无疑是雪上加霜。

装置流程

亿镨YNG1024000.4AM页岩油零散气脱水装置针对深度脱水需求，设计了四级渐进式脱水流程：

第一级：机械分离

含水含烃的页岩油零散气首先进入气液分离器，通过直接碰撞式分离，脱除直径大于10μm的游离液滴和固体颗粒，预处理效率达90%以上。

第二级：精细过滤

气体进入分离过滤器，采用高效滤芯，过滤精度13μm，进一步脱除残余的液雾和细微颗粒，为后续分子筛吸附创造良好条件。

第三级：分子筛深度脱水

这是整套页岩油零散气分子筛脱水装置的核心环节。气体进入双塔结构的吸附单元，A塔吸附时，气体从底部经平铺式扩散结构均匀通过分子筛床层。分子筛将水分子牢牢锁在微孔内，甲烷等目标组分顺利通过。吸附塔出口气体常压露点稳定达到55℃以下。

第四级：粉尘拦截

干燥后的气体进入粉尘过滤器，防止分子筛粉末带入下游，保护压缩机、阀门等后续设备。

工作原理

这套页岩油零散气干燥机的核心原理基于分子筛的“分子筛分”效应和“极性吸附”特性。

选择性吸附原理

亿镨定制的高性能分子筛具有均匀的微孔结构（通常为4A或3A型），孔径约0.4nm。水分子的动力学直径约为0.28nm，可以顺利进入孔道内部；而甲烷分子的动力学直径约为0.38nm，虽然略小于孔道，但由于分子筛表面对极性分子（水）具有更强的吸附力，水分子被优先吸附，甲烷则顺利通过。

吸附等温线原理

在高压（0.4MPa）、低温（≤25℃）条件下，分子筛对水的吸附容量达到峰值。当气体通过床层时，水分子从气相转移到固相，实现深度脱水。亿镨的页岩油零散气脱水设备通过精确控制吸附周期（8小时），确保分子筛床层前端的饱和区不会穿透床层，保证出口露点稳定。

再生原理

当吸附塔饱和后，系统自动切换至再生流程。采用180200℃的高温气体逆向通过饱和床层。高温破坏了分子筛对水的吸附平衡，水分子获得足够动能从微孔中脱附出来，随再生气带走。再生后的分子筛恢复吸附活性，等待下一次循环。

核心优势

1. 深度脱水能力

亿镨的页岩油零散气分子筛脱水装置可将常压露点稳定控制在55℃以下，远优于TEG脱水的20~30℃水平。对于需要进入CNG/LNG产业链的零散气，这样的脱水深度是基本门槛。

2. 超长分子筛寿命

采用抗粉化涂层技术和平铺式扩散结构设计，减轻高速气流对分子筛的冲击。针对页岩油零散气中含重烃的特点，亿镨在吸附塔前增加了预冷和分离环节，避免重烃在分子筛表面冷凝，将分子筛使用寿命提升至20000小时以上。

3. 抗硫中毒设计

页岩油零散气中常含少量H₂S、CO₂等酸性组分，这些物质会与分子筛发生不可逆反应，导致吸附容量下降。亿镨的页岩油零散气脱水设备采用疏水硅胶分子筛复合床层设计，硅胶层优先吸附有机硫等杂质，保护主床层分子筛，实现抗硫中毒运行。

4. 双塔无扰动切换

采用高品质吸附球阀（DN150 PN16）和PLC时序控制，双塔切换时压力波动控制在±2%以内，下游设备完全感受不到切换过程，实现真正意义上的连续供气。

技术实力

浙江亿镨能源科技有限公司深耕气体分离净化领域十余年，拥有19+项脱水技术专利和软件著作权。在页岩油零散气分子筛脱水装置领域，亿镨积累了丰富的研发与应用经验。

材料创新

亿镨与国内顶尖分子筛厂商联合开发了专用于页岩油零散气的复合型分子筛，在保持高吸附容量的显著提升抗油污、抗酸性能力。这种定制分子筛的静态水吸附量可达22%以上，比常规产品提升15%。

结构创新

吸附塔进排口的平铺式扩散结构是亿镨的核心专利技术。传统的分子筛床层在高速气流冲击下容易出现沟流、偏流现象，导致床层利用率下降。亿镨的扩散结构使气体均匀分布在整个床层截面上，所有分子筛颗粒都处于工作状态，吸附效率提升30%以上。

工艺创新

针对页岩油零散气工况波动大的特点，亿镨开发了智能再生控制算法。系统根据入口含水量、出口露点等参数实时计算分子筛饱和程度，动态调整再生周期，避免过度再生或再生不足，节能效果显著。

产品介绍

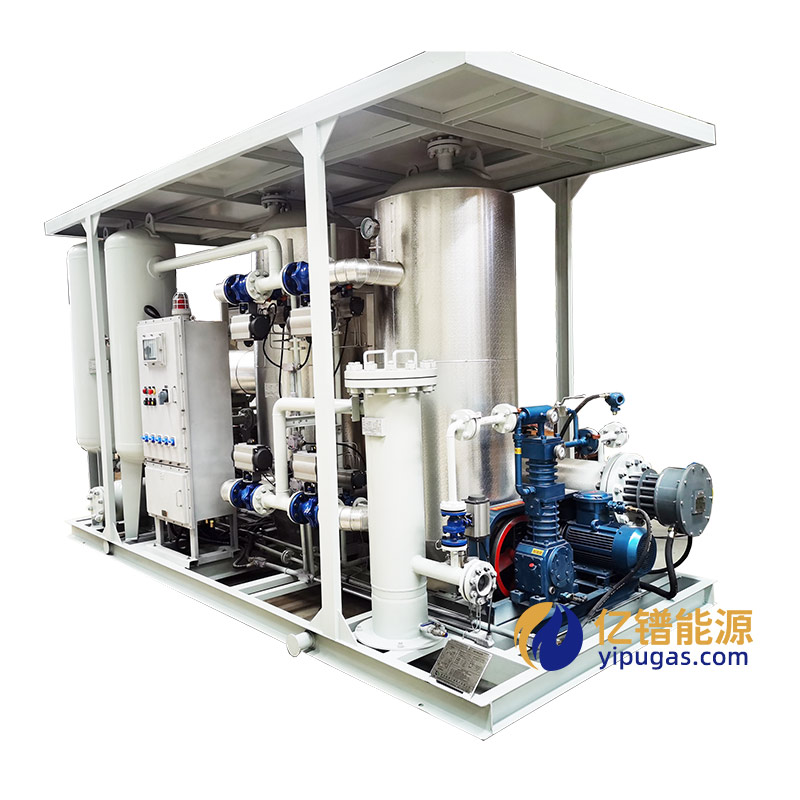

YNG1024000.4AM型页岩油零散气脱水装置是亿镨能源针对处理量2400Nm³/h、工作压力0.4MPa的井口工况量身定制的标准化产品。

吸附塔：两台压力容器，设计压力0.6MPa，工作压力0.4MPa。塔体材质符合GB1502024标准，内部装填足量定制分子筛。塔顶设有专门的装料口，塔底设有卸料口，更换分子筛无需拆卸管路。

阀门系统：吸附流程采用DN150 PN16高温球阀，再生流程采用DN80 PN16高温球阀，品牌选用国内一线供应商，确保10万次无故障切换。

控制系统：西门子SMART200 PLC为核心，配合虹润温度变送器、天康/昌晖压力变送器，实现全自动无人值守运行。10寸昆仑通态触摸屏实时显示运行参数，支持参数调整和故障报警。

安全系统：三重温度超高保护（PLC逻辑+变送器+电加热炉芯自带防爆热电阻）+安全阀超压保护+急停按钮，确保极端工况下的设备和人员安全。

技术指标

设备型号：YNG1024000.4AM

处理量：2400Nm³/h

工作压力：0.4MPa（设计压力0.6MPa）

进气温度：≤25℃（饱和含水）

常压露点：≤55℃

吸附周期：8小时

再生温度：180200℃

再生周期：≤7.5小时（可调）

系统压降：≤30kPa

吸附剂：亿镨定制分子筛，使用寿命＞20000小时

过滤精度：13μm

防爆等级：ExdⅡBT4

防护等级：IP65（控制柜）

常见FAQ

Q1：我的页岩油零散气中含油量比较高，会不会导致分子筛中毒失效？

A1：您的顾虑非常专业。页岩油零散气中的重烃组分确实会影响分子筛性能。亿镨的页岩油零散气分子筛脱水装置在设计时已经考虑到这一点。我们在吸附塔前配置了三级预处理：首先是气液分离器脱除游离液滴，然后是分离过滤器脱除13μm液雾，最后是冷冻脱烃单元将气体温度降至20~30℃，冷凝分离绝大部分重烃。经过这三道预处理后，进入分子筛床层的气体基本不含液态烃，有效保护了分子筛。我们采用了抗油污能力更强的定制分子筛，综合使用寿命可达20000小时以上。

Q2：露点55℃意味着什么？能满足天然气液化要求吗？

A2：常压露点55℃是一个非常重要的指标。按照天然气行业标准，进入长输管线的天然气水露点应低于环境温度510℃，一般要求20℃左右。而进入液化天然气（LNG）装置的原料气，要求水含量低于1ppm，对应露点约76℃。亿镨的页岩油零散气干燥机露点55℃的指标，完全满足CNG加气站和绝大多数工业用户需求。如果您有LNG液化需求，亿镨还可以提供深度脱水定制方案，露点可达70℃以下。

Q3：8小时的吸附周期是固定的吗？如果气量波动怎么办？

A3：8小时是标准工况下的设计值，但亿镨的PLC控制系统会根据实际工况动态调整。我们在出口管线上设有露点仪，实时监测气体露点变化。当露点有上升趋势时，系统会提前切换，防止露点超标。当入口含水量较低时，系统会延长吸附周期，减少切换频率，降低能耗。这套智能控制算法是亿镨页岩油零散气脱水设备的特色功能之一。

Q4：分子筛更换周期20000小时，这是理论值还是实际应用数据？

A4：20000小时是亿镨基于大量现场应用数据得出的平均值，约合2.53年连续运行时间。以四川某页岩气田为例，亿镨的页岩油零散气分子筛脱水装置已连续运行超过18000小时，出口露点依然稳定在55℃以下，分子筛吸附性能衰减不足10%。实际寿命会受进气质量、操作维护等因素影响。我们建议每年对分子筛进行一次性能检测，亿镨提供免费的检测服务。

Q5：这套设备的压降只有30kPa，是如何做到的？

A5：压降控制是亿镨的核心技术之一。我们的吸附塔采用大截面设计，气体通过床层的流速控制在0.10.3m/s的合理区间，既保证吸附效果，又降低流动阻力。平铺式扩散结构使气体均匀分布，避免局部高速区。第三，过滤器选用低阻力高效滤芯，初始压降仅510kPa。所有管路设计都经过CFD流场模拟，消除局部涡流和阻力集中点。正是这些细节的优化，使得整机压降控制在30kPa以内。
