在煤层气开采与利用过程中，脱水处理是至关重要的一环。煤层气作为非常规天然气，其成分复杂，含有大量饱和水蒸气。未经处理的煤层气在输送和储存过程中，水分会在低温或高压下凝结，形成水合物堵塞管道、阀门和设备，严重影响系统安全运行。此外，水分还会加速管道腐蚀，缩短设备寿命。传统脱水方法如加热再生、化学吸收等，存在能耗高、运营成本大、维护复杂等问题。尤其是在低浓度煤层气回收项目中，许多企业面临脱水设备效果不达标、压降过大、防爆要求不满足等痛点。如何实现高效、稳定、节能的煤层气冷冻脱水，成为行业迫切需求。
二、装置流程
亿镨煤层气脱水装置采用冷冻脱水原理，流程设计简洁高效。煤层气首先进入预冷器，与来自蒸发器的低温干燥气体进行热交换，初步降温。随后，气体进入蒸发器，在翅片式蒸发器内与制冷剂充分换热，温度降至露点以下，饱和水蒸气凝结为液态水滴。然后，气液混合物进入高效气液分离器，通过直接碰撞式分离和不锈钢丝网除雾器，将90%以上的液态水分离出来。分离出的干燥煤层气再流经预冷器，回收冷量后输出。冷凝水通过自动排污系统排出。整个流程连续运行，PLC自动控制，确保脱水效果稳定。
三、工作原理
亿镨煤层气冷冻脱水装置的核心是制冷系统。制冷压缩机将制冷剂（R22）压缩为高温高压气体，经风冷冷凝器散热后变为高压液体。液态制冷剂经过干燥过滤器、热力膨胀阀节流降压，进入蒸发器。在蒸发器内，制冷剂吸收煤层气的热量而蒸发，使煤层气温度降至2-10℃（根据设定）。煤层气中的饱和水蒸气因低温凝结成水滴。蒸发器采用翅片式结构，不锈钢换热管，具有耐腐蚀、换热效率高的特点。制冷系统配置热气旁通阀，可根据负荷自动调节制冷量，保持出口温度稳定。整个系统具有高低压保护、过载保护等安全措施。
四、核心优势
1. 高效脱水：通过两级气液分离，脱水效率高达99%以上，出口气体露点低，满足输送和储存要求。
2. 节能降耗：采用高效翅片式蒸发器和预冷器，冷量回收充分，综合能耗低。
3. 运行稳定：关键部件采用国际知名品牌（如格力压缩机、丹佛斯阀件），质量可靠，连续运行时间长。
4. 防爆安全：设备符合Ex dⅡ BT4防爆等级，电气元件防爆处理，适用于易燃易爆的煤层气环境。
5. 智能控制：西门子PLC控制器，触摸屏操作，自动调节，无人值守。
6. 维护方便：自动排污和手动排污双重设计，便于维护；模块化撬装，安装简便。
五、技术实力
浙江亿镨能源科技有限公司是一家专注于气体分离净化技术的国家高新技术企业，拥有多项专利和软件著作权。公司深耕煤层气脱水领域多年，积累了丰富的工程项目经验。亿镨煤层气脱水装置经过精确的热力计算和结构优化，压降不超过5kPa，适应低压力工况（0.03MPa）。设备采用不锈钢换热管和防腐涂层，抗腐蚀性强，使用寿命长。公司建立了完善的ISO9001质量管理体系，产品出厂前经过严格的性能测试和防爆检验。售后服务响应迅速，12小时内提供解决方案，24小时现场服务。
六、产品介绍

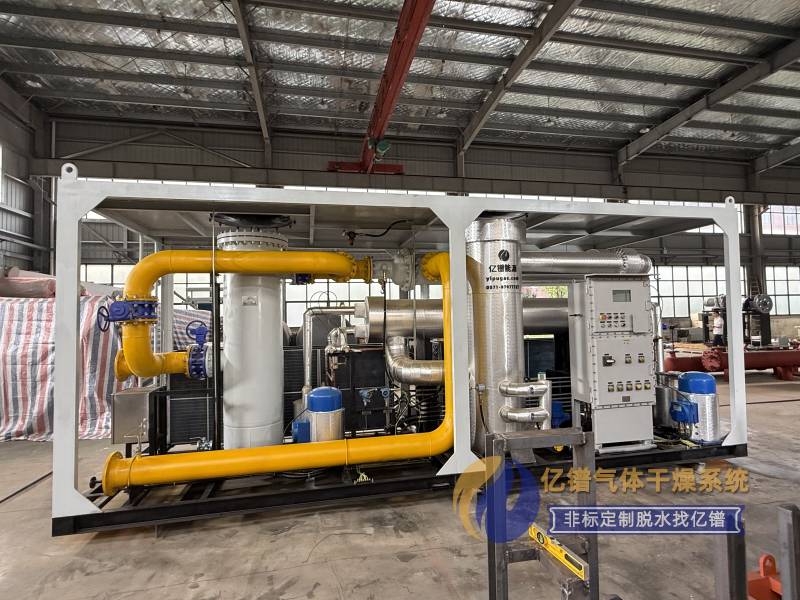

本次提供的煤层气冷干机型号为YPAD-7F-0.03-AM，处理量420m³/h，工作压力0.03MPa，进气温度≤20℃，出气温度≤20℃。设备采用整机撬装结构，外形尺寸1500×1000×1500mm，占地面积小。主要配置包括：格力防爆改装压缩机、风冷冷凝器、预冷器（不锈钢换热管）、蒸发器（不锈钢翅片式）、高效气液分离器、西门子PLC控制柜、防爆仪表等。制冷量3.5kW，功率≤2kW，电源380V/50Hz。设备适用于煤层气井场、集气站、CNG/LNG预处理等场合，可有效降低气体露点，防止水合物生成。
七、技术指标
- 工作介质：煤层气
- 处理量：420m³/h
- 工作压力：0.03MPa（设计压力0.09MPa）
- 进气温度：≤20℃
- 出气温度：≤20℃
- 设计温度：50℃
- 脱水方式：降温脱水
- 控制方式：PLC自动控制
- 制冷量：3.5kW
- 制冷剂：R22
- 冷却方式：风冷
- 设备压降：≤5kPa
- 防爆等级：Ex dⅡ BT4
- 防护等级：不低于IP55
- 设备功率：≤2kW
- 电源：380V/50Hz
- 外形尺寸：1500×1000×1500mm
八、常见FAQ
FAQ
Q1：亿镨煤层气冷冻脱水装置能否处理低压力煤层气？ A1：可以。本装置设计压力0.09MPa，工作压力低至0.03MPa，采用高效换热器和低压降设计，可稳定处理低压煤层气。
Q2：煤层气脱水装置如何实现防爆？ A2：设备整体防爆等级达到Ex dⅡ BT4，制冷压缩机经过防爆改装，电气控制柜采用防爆外壳，所有仪表和线路符合GB3836标准，确保在易燃易爆环境安全运行。
Q3：煤层气干燥机的维护周期是多久？ A3：建议每季度检查一次制冷系统压力、冷凝器散热情况、排污阀动作是否正常，每半年更换一次干燥过滤器，每年进行一次全面检修。
Q4：煤层气脱水设备的露点温度能达到多少？ A4：在入口温度≤20℃、压力0.03MPa时，出口气体露点可达到2-10℃（可调），满足水露点要求。若需更低露点，可定制双级冷却系统。
Q5：亿镨煤层气脱水装置能否户外安装？ A5：可以。设备为撬装结构，防护等级IP55，风冷式冷凝器可户外使用，但建议安装遮阳罩并保持通风良好。
