一、市场痛点：水分如何成为天然气行业的“达摩克利斯之剑”
在天然气开采、运输和使用的全生命周期中，水分的存在是诸多问题的根源。对于油田井口气而言，其自地下开采而出时往往携带大量饱和水蒸气。在加压、降温过程中，当气体温度达到水露点时，气相水会以游离水的形式析出；若露点处于水合物生成线区域，烃类组分还会与水生成固态水合物。这些水合物如同“血栓”一般，堵塞管道、气瓶嘴、充气嘴，使加气站在低温环境下无法正常加气，汽车在寒冷气候条件下无法启动运行。对于CNG加气站干燥脱水系统而言，水分还会导致压缩机阀门结冰、气缸拉伤，售气机计量失准；对于LNG加气站干燥脱水系统，微量水分在深冷工况下冻结成冰晶，足以损坏精密阀件和泵体；而城市管网气脱水装置若失效，携带水分的天然气将腐蚀管道内壁，缩短管网寿命，甚至引发泄漏事故。此外，伴生气脱水装置和煤层气脱水装置在复杂气源条件下，还面临着硫化物、重烃等杂质的协同挑战。传统脱水技术如低温分离、甘醇吸收等，在深度脱水、稳定性和能耗方面存在明显短板。客户迫切需要一种能够深度脱除水分、适应宽压力范围、运行稳定且维护简便的脱水装备。
二、装置流程：亿镨天然气脱水装置的精密设计逻辑

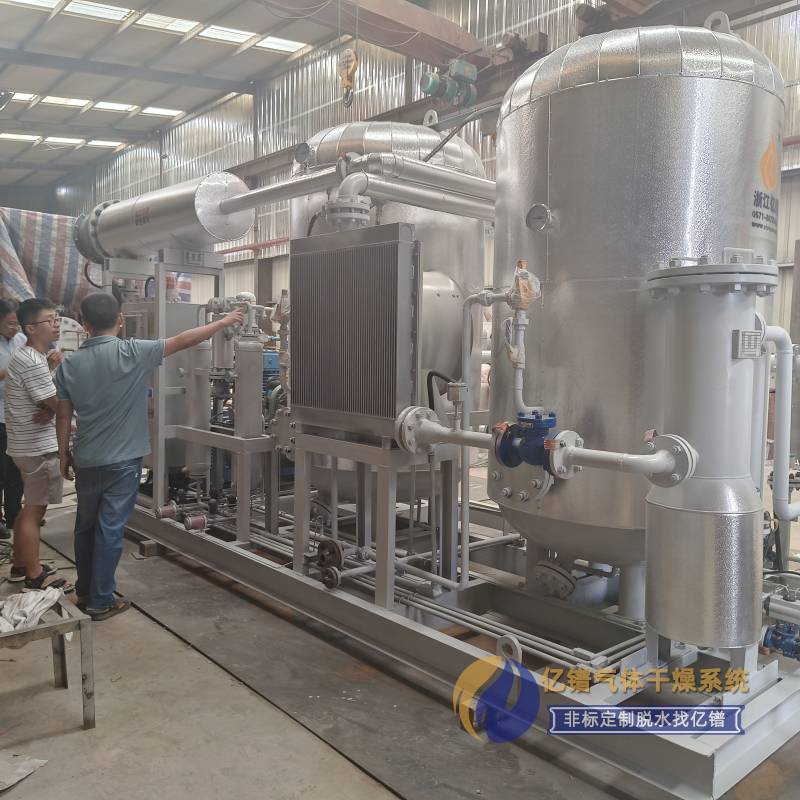

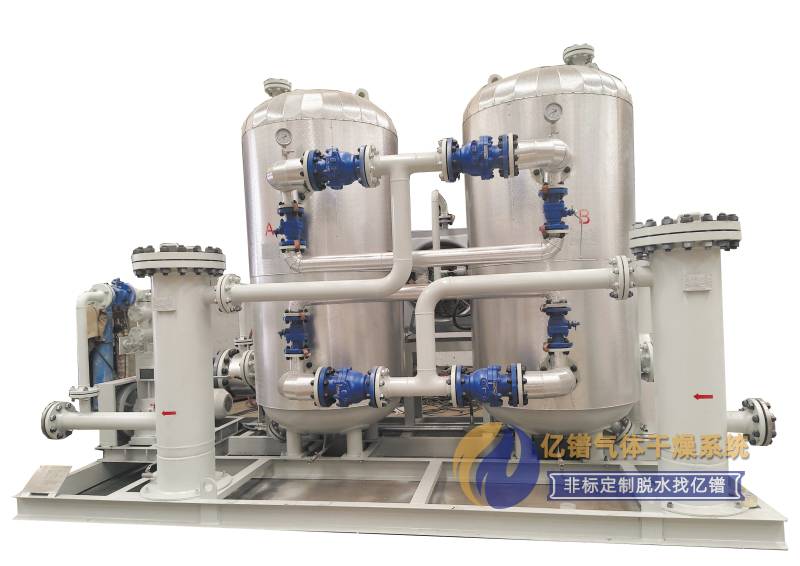

亿镨天然气脱水装置（以YNG系列为代表）采用双塔轮流工作制，整体流程设计科学严谨。整套天然气脱水设备由吸附塔A、吸附塔B、安全阀、手动球阀、电控柜、防爆电加热器、增压机、冷却器、分离器、分离过滤器、粉尘过滤器、防爆热电偶、压力表、温度表及管路系统、控制系统等核心部件组成。其流程可分为吸附流程与再生流程两大环节。
吸附流程：主气流从进气口进入，首先经过分离过滤器，以去除游离态油水和大颗粒杂质。随后，预处理后的气体进入吸附塔A，在低温高压条件下，气体自下而上通过分子筛床层。分子筛对水蒸气分子具有极强的吸附亲和力，水分被截留在微孔中，而干燥气体则从塔顶流出。流出吸附塔A的干气再经过粉尘过滤器进行深度净化，拦截可能携带的分子筛粉尘，最终从出气口输出高品质干燥天然气。整个吸附过程连续稳定，确保出口气体露点极低。
再生流程：当吸附塔A的分子筛吸附饱和后，系统通过手动切换阀门，进入再生流程。此时，一小部分干燥气体经由增压机增压至所需压力，然后进入防爆电加热器加热至180℃左右。高温干燥气体从吸附塔B的顶部流入（逆流再生），在高温作用下，分子筛中吸附的水分被迅速脱附。携带水蒸气的再生气从塔底流出，进入冷却器冷却至常温，水蒸气冷凝成液态水后排入贮液罐，而分离后的气体则返回吸附塔A进行重新吸附干燥。如此，A塔与B塔交替进行吸附与再生，确保系统不间断供气。整个过程中，再生气体循环利用，体现了节能环保的理念。
三、工作原理：分子筛再生吸附脱水系统的科学内核
亿镨天然气脱水装置的核心在于变温（或变温变压）吸附原理。这一过程属于物理吸附，利用吸附剂对水蒸气分子的吸附容量随系统压力、温度变化而改变的特性，将天然气中的水蒸气分子选择性吸附分离。我们选用4A球状分子筛作为吸附剂，其孔径约为4埃，能够有效捕获水分子（动力学直径约2.65埃），同时允许甲烷等小分子通过。在低温高压下，分子筛表面与孔道内部形成强大的吸附力场，将水分子牢牢束缚；而在高温低压（或等压再生）条件下，水分子获得足够的能量挣脱束缚，实现脱附。通过精确控制吸附与再生周期的切换，实现了分子筛的循环利用。
特别地，YNG前置脱水装置中低压系列产品采用半开式循环逆流加热再生方法，相比传统的热吹扫再生，这种方法大幅降低了再生能耗，同时避免了再生过程中的压力波动，保证了输出气体的平稳性。这种等压再生设计，不仅节能环保，而且对下游设备和吸附剂本身都有良好的保护作用。
四、核心优势：为何选择亿镨天然气脱水装置？
1. 深度脱水，露点极低：采用高品质4A分子筛，吸附容量大，床层高，装填量足，设计余量放大10%，确保气体含水脱至满足天然气深冷加工的要求。无论是油田井口气干燥脱水系统还是LNG加气站干燥脱水系统，均能输出低于-60℃露点的超干气体。
2. 双塔设计，连续供气：两塔轮流工作，一塔吸附时另一塔再生或待机，系统永不停歇，供气连续稳定，无压力波动，对下游压缩机、售气机等设备起到绝佳保护作用。
3. 智能控制，多重保护：控制系统采用西门子PLC控制器，施耐德接触器、空开，台湾明阳功率调整器等进口原件，并配备触摸屏交互界面，直观显示工艺流程与故障解决方案。加热器具有温度超高断电保护及温度落低自动加电功能，确保再生温度恒定在最佳值。三重温度超高保护机制，防爆电加热器自带热电偶，有效避免干烧。增压机和冷却风机具备过载停机保护，并根据再生气温度自动启停风机，实现节能运行。
4. 高品质部件，长寿命设计：再生阀门选用德国罗普或上海高压阀门耐高温阀门，密封材料添加耐磨碳纤维，比同行PPL材质更耐温耐磨，大幅延长阀门寿命。安全阀采用中国永一全启封闭式安全阀，阀芯为不锈钢，可靠耐用。分子筛正常使用寿命达8000小时。

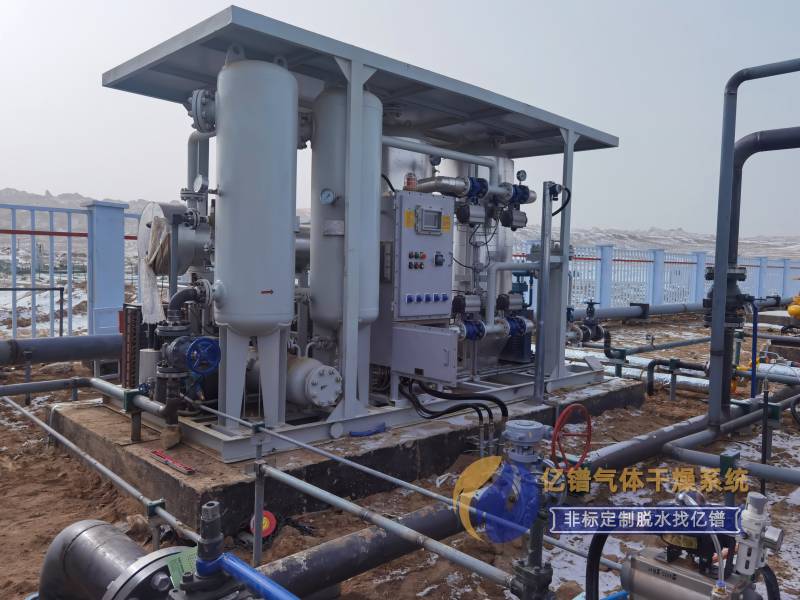

5. 撬装结构，安装便捷：整体撬装式设计，将吸附塔、过滤器、阀门、电控系统等集成于一体，结构紧凑，占地面积小，现场仅需连接进出口管路即可投运，适合室外有基础安装（需配防护顶棚）。
6. 多重过滤，保护下游：配置分离器、分离过滤器、粉尘过滤器，三级过滤有效去除游离态油水及大颗粒杂质，确保排气干燥纯洁，延长吸附剂和下游设备使用寿命。
7. 手动切换，自动再生：操作模式灵活，手动切换阀门，自动完成再生过程，可靠性高，特别适应复杂工况。塔体单独设置装料口和卸料口，可在不拆卸管路的情况下更换分子筛，维护便捷。
8. 防爆设计，安全合规：所有电气部件均按防爆标准配置，防爆等级达到dIICT6，满足爆炸危险环境使用要求，确保在油田、加气站等危险区域安全运行。
五、技术实力：以标准为尺，以创新为矛
杭州亿镨作为气体净化领域的先行者，深耕天然气脱水技术多年。我们的YNG系列天然气脱水装置严格遵循SY/T 0076-2008《天然气脱水设计规范》、GB150-2011《压力容器》、TSG21-2016《固定式压力容器安全技术监察规程》等国家和行业标准设计、制造及检测。公司拥有独立研发的控制器系统，并已申请知识产权保护。在核心部件的选择上，我们与国际知名品牌深度合作，确保每一台设备都具备卓越的性能与可靠性。
更重要的是，亿镨的技术团队深知不同气源的差异。我们针对油田井口气、伴生气、煤层气、沼气等不同气源特性，提供定制化的脱水方案。例如，针对含硫气源，分子筛在脱水的同时还能吸附H2S、NH3、SO2等杂质，实现多效净化。正是这种专业与专注，让亿镨天然气脱水橇在石油、化工、机械、电子、仪器仪表、沼气脱水、煤层气脱水等行业赢得了广泛赞誉。
六、产品介绍：亿镨系列脱水装置全家福
亿镨可为不同应用场景提供丰富的产品型号，下面对主要系列进行介绍：
- 亿镨天然气脱水装置（YNG系列）：适用于天然气净化厂、城市管网门站、工业燃气等领域，处理量范围广，压力等级齐全，是您气站品质升级的首选。
- 亿镨页岩气脱水装置：针对页岩气低压、大流量、含尘多的特点，优化了前置过滤系统，强化了分子筛抗污染能力，确保页岩气开采后处理顺畅。
- 亿镨天然气脱水设备（整体撬装）：高度集成，快速部署，特别适用于边远井场、临时气质处理等场景，真正做到即插即用。
- 亿镨天然气脱水橇：撬装式结构，便于吊装运输，适合海上平台或陆地模块化建设，节省工程投资。
- 亿镨油田井口气干燥脱水系统：原厂定制，应对井口气压力波动大、气液比高等挑战，保障井口天然气外输质量。
- 亿镨加气站天然气脱水装置：涵盖CNG/LNG加气站干燥脱水系统，专为加气站快速频繁启停工况设计，确保严寒地区加气顺畅。
- 亿镨伴生气脱水装置：针对油田伴生气组分复杂的特点，配备耐油分子筛，高效脱除水分与轻烃，为后续LNG回收提供干气。
- 亿镨煤层气脱水装置：适应煤层气低压、低产、多井集气模式，采用小处理量优化设计，能耗低，投资小。
- 亿镨LNG加气站干燥脱水系统：深度脱水至露点-70℃以下，防止冷箱冰堵，确保液化过程安全高效。
- 亿镨CNG加气站干燥脱水系统：高压脱水设计，配合双塔轮流运行，为储气井持续供应干燥气体，杜绝加气枪冻结。
- 亿镨城市管网气脱水装置：针对长输管道气体带液问题，提供大流量高压脱水方案，保障城市供气稳定。
- 亿镨分子筛再生吸附脱水系统：即本系统的核心单元，可独立对外销售，为已有脱水装置用户提供升级改造服务。
无论您处于何种工况，亿镨都能为您量身定制最合适的天然气脱水解决方案。
七、技术指标：用数据说话，让品质可见
以亿镨YNG9-1700/0.3-SM油田气井气脱水装置为例，其关键技术参数如下：
- 产品型号：YNG9-1700/0.3-SM（等压再生）
- 额定工作压力：0.3 MPa
- 设计压力：0.6 MPa
- 安全阀起跳压力：0.55 MPa
- 额定处理气量：1700 Nm3/h（@0.3MPa）
- 进气温度：常温（根据实际工况）
- 排气温度：比环境温度高10℃
- 排气最大颗粒直径：≤1 μm（经粉尘过滤器后）
- 进、出口压力降：≤0.05 MPa
- 再生方式：手动切换，等压再生
- 加热器设计温度：250℃
- 再生温度：150℃（最佳再生温度）
- 工作方式：双塔交替，连续工作
- 控制方式：手动控制（可选自动控制）
- 吸附周期：12小时（可根据进气含水量调整）
- 再生时间：8小时
- 吸附剂：4A球状分子筛
- 防爆电加热器：AC380V，48kW，dIICT4 - 增压机电机：AC380V，11kW，dIICT4 - 冷却风机电机：AC380V，2.2kW，dIICT4
- 结构形式：整体撬装式
- 过滤器配置：分离器、分离过滤器、粉尘过滤器
- 进出口管径：法兰SO100(B)-16RF
- 排污口管径：法兰SO15(A)-RF
- 放散口管径：法兰SO32(B)-16RF（引至高空放空）
- 外形尺寸：因配置而定（参见装置总图）
- 设备总质量：约6000 kg
- 总耗电功率：约61.2 kW（加热+增压+冷却）
这些数据体现了亿镨在保证性能的同时，对能耗的精确控制。我们深知客户的每一分运营成本都值得珍惜。
八、FAQ：关于天然气脱水装置的常见疑问解答
Q1：天然气脱水装置在运行中，分子筛再生不彻底怎么办？ A1：分子筛再生不彻底通常表现为再生温度不足或再生时间不够。亿镨装置设有三重温度超高保护及温度落低自动加电功能，确保再生温度稳定在150℃左右。若出现异常，请检查电加热器是否老化、温度传感器是否准确，以及再生气流量是否充足。此外，我们的控制系统会记录再生周期数据，建议定期维护并及时更换失效的分子筛。
Q2：亿镨天然气脱水装置对进气压力有严格要求吗？ A2：亿镨脱水装置覆盖低压（0.2~0.8 MPa）、中压（0.8~2.5 MPa）和高压（2.5~25 MPa）等多种压力等级，可根据您的实际进气压力进行选型设计。若压力波动较大，我们可在设备前配置稳压装置，以确保吸附效率稳定。请提供您的具体工况，我们将给出最优方案。
Q3：装置的日常维护需要注意哪些方面？ A3：日常维护主要包括：定期排放分离器、过滤器的积液（手动排污）；检查安全阀是否动作正常；观察进出口压差，若压差超过0.05 MPa则需检查过滤器是否堵塞；定期校验温度、压力传感器；每8000小时或根据露点检测结果更换分子筛。亿镨提供完善的售后服务和远程诊断支持，助您无忧运行。
Q4：这套脱水系统能处理含硫量高的天然气吗？
A4：可以。我们选用的4A分子筛不仅能吸附水分，同时也能吸附部分H2
