在天然气开采、加工和输送过程中，水蒸气的存在是一个不容忽视的隐患。当天然气在加压或降温时，水蒸气会凝结成液态水，甚至与烃类组分形成水合物，堵塞管道、阀门、气瓶嘴和充气嘴，导致加气站在低温环境下无法正常加气，汽车在寒冷天气下无法启动。此外，水分还会腐蚀管道和设备，缩短压缩机、售气机等核心部件的使用寿命，增加维护成本。传统的脱水方法如冷却分离、甘醇吸收等往往无法达到深度脱水要求，尤其在需要低温深冷加工的场景中，水分残留会引发冰堵，影响整个系统的稳定运行。因此，选择一款高性能的天然气脱水装置是解决这些痛点的关键。装置流程
亿镨YNG11-2500-0.2~0.3-SM天然气脱水装置采用双塔交替工作流程，确保连续供气。整体流程分为吸附和再生两个阶段。
在吸附阶段，湿天然气从进气口进入，先经过分离过滤器初步去除游离态油水和大颗粒杂质，然后进入A塔（吸附塔）。A塔内装填高强度分子筛3A，在低温高压下，分子筛吸附水分子，干燥后的气体经粉尘过滤器进一步净化后从出气口输出。
在再生阶段，当A塔分子筛吸附饱和后，系统自动切换至B塔进行吸附，同时A塔进入再生流程。少量干燥天然气经增压机增压后进入防爆电加热器加热至约190℃，高温气体进入A塔，使分子筛中的水分脱附。脱附后的高含水气体进入冷却器冷却分离，水分被排至贮液罐，分离后的天然气重新进入吸附塔循环使用。再生完成后，A塔待机，B塔吸附周期结束则切换。
整个流程通过PLC自动控制，手动切换与自动再生相结合，确保操作简便且稳定可靠。
工作原理
该天然气脱水装置的核心原理是变温吸附（TSA）。它利用3A球状分子筛对水分子具有高吸附容量的特性，在低温高压下吸附水分，在高温低压下脱附再生。分子筛是一种多孔材料，其孔径（约3埃）允许水分子进入而阻止甲烷等较大分子通过，从而实现选择性吸附。吸附过程是物理过程，不改变气体组分。当分子筛吸附饱和后，通过加热再生使其恢复吸附能力，如此循环往复。装置采用两塔轮流工作，一塔吸附时另一塔再生或待机，保证连续输出露点低于-55℃的干燥天然气。
核心优势
1. 深度脱水：采用高强度3A分子筛，脱水深度高，出口气体露点可达-55℃以下，满足LNG加气站、CNG加气站等深冷加工要求。
2. 稳定可靠：双塔结构设计余量放大10%，吸附床层高，分子筛装填量大，吸附周期长，连续工作运行平稳，无压力波动。
3. 智能控制：配备西门子PLC控制器和施耐德电气元件，触摸屏内置接线图和故障解决方案，实现半自动控制（手动切换、自动再生）。
4. 节能高效：再生气体循环利用，防爆电加热器采用U型低负荷设计，加热效率高，并具有温度超高保护及自动启停风机功能，降低能耗。
5. 长寿命：再生阀门采用德国罗普或上海高压阀门耐高温产品，密封材料添加耐磨碳纤维，耐温耐磨；分子筛正常使用寿命大于8000小时。
6. 安全防爆：所有防爆产品（热电阻、接线盒、加热器、轴流风机等）均达到CT6标准，安全阀采用全启封闭不锈钢阀芯，确保在危险环境中安全运行。
7. 易于维护：塔体单独设置装料口和卸料口，无需拆卸管路即可更换分子筛；分离器、过滤器手动排污，操作简单。
技术实力
浙江亿镨能源科技有限公司专业从事气体净化分离与能源气体回收，已获得多项专利：天然气脱水装置软件著作权（专利号ZL201420278523.8）、回收槽车储罐及放散BOG的撬装装置（ZL201420287770.4）、回收长管拖车残余气体回收撬装装置（ZL201420290913.7）。公司坚持自主品牌，注册商标涵盖第七类和第十一类。产品严格按SY/T 0076-2008《天然气脱水设计规范》、GB150-2011及TSG 21-2016等标准设计制造，并配备完善的质量检测体系。公司拥有经验丰富的技术团队，可根据客户需求定制天然气脱水系统，提供从设计到安装的全套服务。
产品介绍

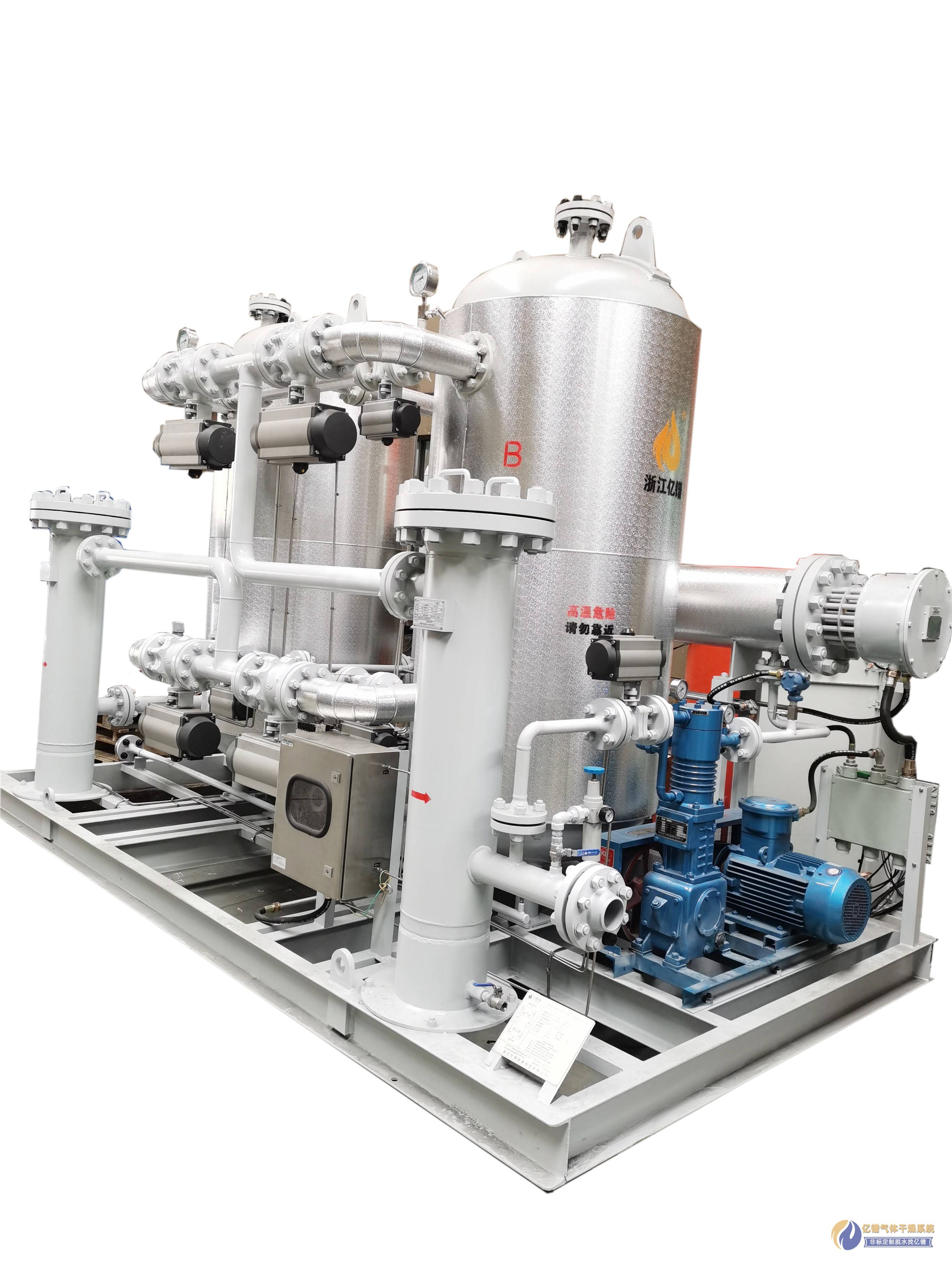

亿镨YNG11-2500-0.2~0.3-SM天然气脱水装置是一款专为天然气深度脱水设计的撬装式设备，额定处理气量2500Nm³/h，工作压力0.2~0.3MPa。设备由吸附塔A/B、安全阀、手动球阀、电控柜、防爆电加热器（90kW）、增压机（22kW）、冷却器、分离器、分离过滤器、粉尘过滤器、防爆热电阻、压力表、露点仪及管路系统、控制系统等组成。整体撬装结构，占地面积小，便于运输和安装。适用于室内或室外（需防护顶棚）安装，广泛用于加气站天然气脱水装置、油田井口气干燥脱水系统、城市管网气脱水装置、伴生气脱水装置、煤层气脱水装置、LNG加气站干燥脱水系统、CNG加气站干燥脱水系统等场景。该天然气脱水装置也可用于沼气干燥脱水设备，性能可靠。
技术指标
- 产品型号：YNG11-2500-0.2~0.3-SM
- 额定工作压力：0.2~0.3MPa
- 设计压力：0.6MPa
- 安全阀起跳压力：0.55MPa
- 额定流量：2500Nm³/h
- 进气温度：≤40℃（按3mg/Nm³含油量考虑）
- 排气温度：比环境温度高10℃
- 排气最大颗粒直径：≤1μm
- 进出口压力降：≤0.03MPa
- 再生方式：手动切换，等压再生
- 加热元件设计温度：240℃
- 再生温度：170~190℃
- 工作方式：双塔交替，连续工作
- 控制方式：半自动控制（手动切换，自动再生）
- 吸附周期：12小时
- 再生时间：8小时
- 吸附剂：3A球状分子筛
- 防爆电加热器：AC380V 90kW dⅡBT4 - 增压机电机：AC380V 22kW dⅡBT4 - 冷却风机电机：AC380V 2.2kW dⅡBT4
- 结构形式：整体撬装式
- 进出口管径：法兰SO150-16RF
- 设备总质量：约12000kg
- 总耗电功率：约114.2kW
FAQ
Q1：该天然气脱水装置适用于哪些气源类型？ A1：主要适用于天然气、页岩气、伴生气、煤层气、沼气等。但需根据实际气质（含硫、含油量等）调整配置，建议提供气质报告以便优化设计。
Q2：分子筛再生需要多长时间？再生过程中是否影响供气？ A2：再生时间约8小时，而吸附周期为12小时。采用双塔交替工作，一塔再生时另一塔正常吸附，因此不会中断供气，保证连续输出干燥气体。

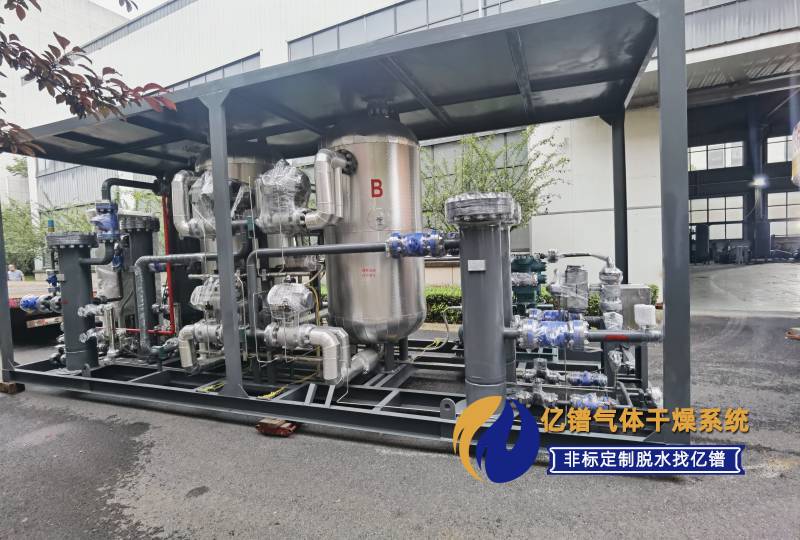

Q3：设备在寒冷地区室外安装需要注意什么？ A3：室外安装需加装防护顶棚，防止雨雪直接淋湿设备。同时，建议做好管路保温，防止结冰。设备自身具有防爆加热器和冷却风机，可在低温环境下运行，但环境温度不宜低于-20℃。
Q4：如何判断分子筛是否需要更换？ A4：当出口露点无法达到设定值（如-55℃），且再生后效果仍不理想，或分子筛粉碎率增加导致压降升高时，需考虑更换。正常使用寿命大于8000小时，具体视工况而定。
Q5：该装置提供哪些售后服务？ A5：亿镨能源提供设备安装指导、调试服务、操作培训以及一年质保期。质保期内非人为故障免费维修，并提供备件供应和远程技术支持。可签订长期维护合同。
