天然气在开采、集输和加气站应用中，水分的存在是最大的隐患。当天然气中含有过量水蒸气时，在加压、降温过程中，气相水会冷凝为液态水，甚至与烃类形成固态水合物，堵塞管道、阀门、气瓶嘴和充气嘴，导致加气站无法正常加气，车辆在寒冷气候下无法启动。尤其在冬季，水合物问题频发，造成设备损坏和运营中断。此外，水分还会腐蚀管道和设备，降低天然气热值，影响下游用户。传统的脱水方法如甘醇吸收法脱水深度有限，无法满足深冷加工和高压加气站对露点低于-60℃的要求。因此，选择高效可靠的亿镨天然气脱水装置成为解决这些痛点的关键。亿镨天然气脱水装置采用分子筛吸附技术，能深度脱除水分，确保天然气露点低于-60℃，从根本上防止水合物形成，保障系统安全稳定运行。
二、装置流程

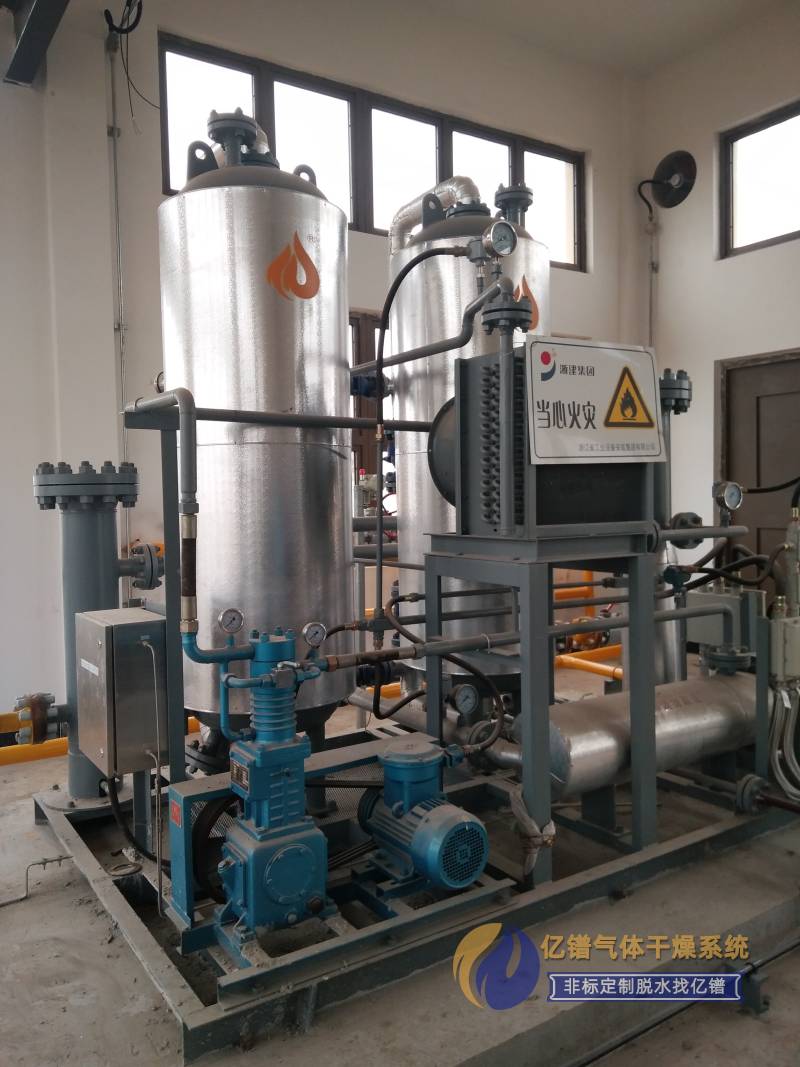

亿镨天然气脱水装置采用双塔交替工作流程，由吸附塔A、吸附塔B、分离过滤器、粉尘过滤器、循环压缩机、防爆电加热器、冷却器、分离器、阀门和控制系统等组成。整体结构为撬装式，便于运输和安装。流程分为吸附流程和再生流程。
吸附流程：湿天然气首先进入分离过滤器，去除游离态油水和颗粒杂质，然后从吸附塔A底部进入，通过4A分子筛床层，水分被吸附，干燥后的气体从塔顶排出，经过粉尘过滤器进一步净化，最终输出纯净干燥的天然气。同时，吸附塔B处于再生或待机状态。
再生流程：当吸附塔A的分子筛吸水饱和后，通过手动切换阀门，将吸附塔B投入吸附，吸附塔A转入再生。再生流程采用等压再生方式，少量干燥天然气经循环压缩机增压后，进入防爆电加热器加热至约190℃，然后自上而下通过吸附塔A，将分子筛中的水分脱附。含湿再生气从塔底排出，进入冷却器冷却至常温，再经分离器分离出液态水并排放，分离后的气体循环使用。再生结束后，吸附塔A冷却待机，等待下一次切换。
三、工作原理
亿镨天然气脱水装置基于变温吸附（TSA）原理，利用4A分子筛对水分子具有高亲和力的特性。分子筛是一种具有均匀微孔的吸附剂，其孔径约为4Å，能够选择性地吸附直径小于4Å的水分子，而天然气中的甲烷、乙烷等烃类分子直径较大，无法进入孔道，从而实现分离。吸附过程在高压低温下进行，吸附容量大；再生过程在低压高温下进行，通过加热使分子筛中的水脱附。双塔设计保证连续供气，一塔吸附时另一塔再生，实现不间断干燥。本装置采用手动切换、自动再生控制方式，操作灵活可靠。
四、核心优势
1. 深度脱水：亿镨天然气脱水装置使用优质4A球状分子筛，吸附容量大，脱水深度高，出口天然气露点可达-60℃以下，满足最严苛的加气站和深冷加工要求。
2. 双塔连续供气：双塔结构设计，一塔吸附一塔再生，输出气体平稳无压力波动，确保下游设备稳定运行。
3. 高效再生：采用等压再生工艺，再生气温度精确控制在170℃左右，保证最佳再生效果，同时降低能耗。配备防爆电加热器和循环压缩机，再生周期短，效率高。
4. 智能控制：亿镨天然气脱水装置配备西门子PLC控制器和触摸屏，具有露点监测、温度控制、切换模式选择（时间切换、露点切换及时间与露点切换三种模式）等功能，预留Modbus RTU通讯接口，便于集成到上位系统。
5. 安全可靠：具备三重温度超高保护、加热器干烧保护、压缩机过载保护、风机自动启停等功能；所有防爆电气设备符合CT6标准，确保在危险区域安全运行。
6. 长寿命分子筛：分子筛装填量充足，吸附床层设计合理，气流分布均匀，避免局部过载，分子筛正常使用寿命超过8000小时。
7. 低维护成本：整体撬装设计，结构紧凑；关键阀门采用德国罗普或上海高压阀门产品，密封材料为耐磨碳纤维，耐温耐磨；安全阀为不锈钢材质；过滤器定期手动排污即可。
五、技术实力
浙江亿镨能源科技有限公司长期致力于天然气脱水技术的研究与开发，拥有丰富的行业经验和技术积累。公司自主研发的YNG系列天然气脱水装置已广泛应用于石油、化工、天然气、沼气、煤层气等领域，获得多项知识产权。本设计方案严格遵循SY/T 0076-2008《天然气脱水设计规范》、GB150-2011《压力容器》及TSG 21-2016《固定式压力容器安全技术监察规程》等标准。核心部件如控制器系统由亿镨独立研发，触摸屏内置接线图和故障解决方案；加热器采用U型低负荷防爆结构，防爆接线盒和线管达到CT6标准；分子筛选用4A球状吸附剂，性能稳定。公司提供从设计、制造到安装调试的全套服务，确保设备长期可靠运行。
六、产品介绍

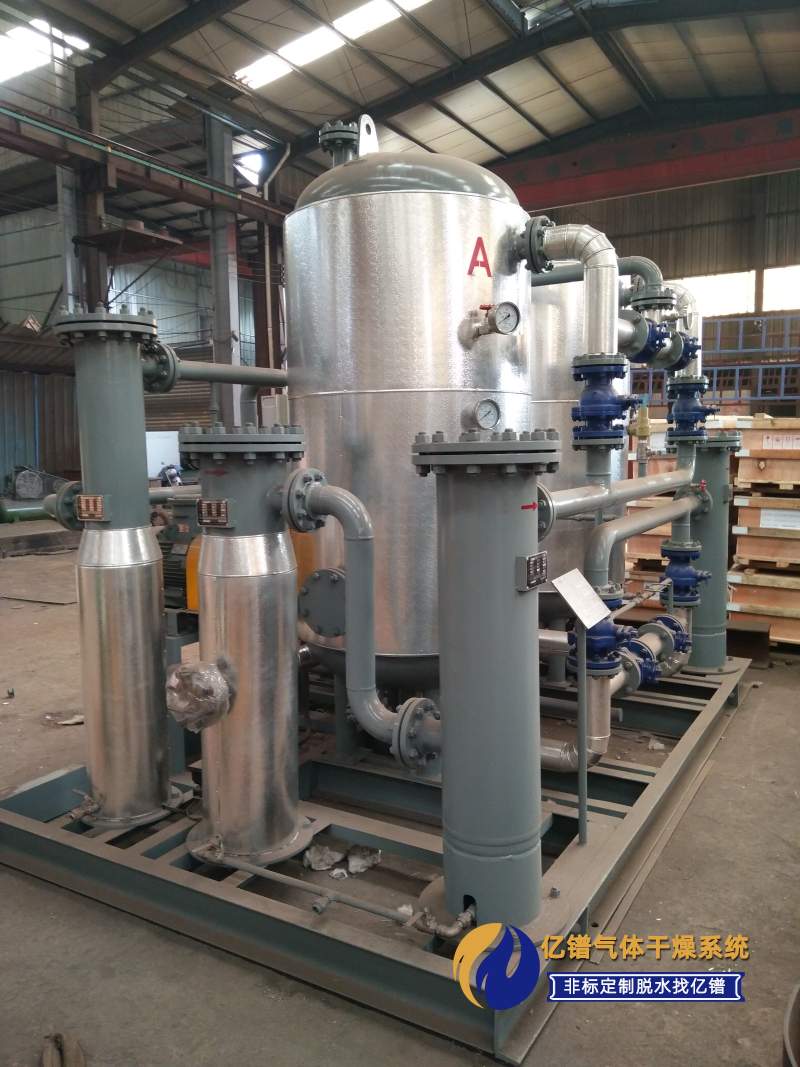

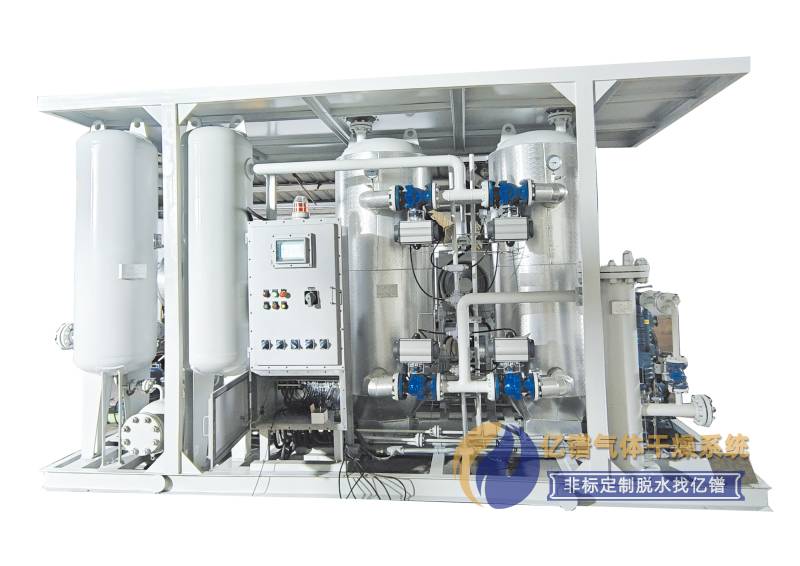

本方案中的亿镨天然气脱水装置型号为YNG7-5000/1.0~1.8-SM，处理气量5000Nm³/h，工作压力1.0~1.8MPa，设计压力2.5MPa，适用于马坊站等加气站或集输站。设备主要由以下部件组成：吸附塔A和B（材质碳钢，设计压力2.5MPa），内置4A分子筛；分离过滤器、分离器、粉尘过滤器，用于去除油水和颗粒；防爆电加热器（36kW，AC380V）、循环压缩机（7.5kW）、冷却风机（1.1kW）及冷却器；控制系统包括西门子PLC、施耐德接触器、台湾阳明功率调整器、在线露点分析系统（型号：SWP）等；阀门系统包括手动球阀、安全阀（永一全启封闭式）、止回阀等；所有管路采用无缝钢管，法兰连接。整体撬装尺寸紧凑，总重约6000kg，室外基础安装。
七、技术指标
- 产品型号：YNG7-5000/1.0~1.8-SM
- 名称：天然气脱水装置（亿镨天然气脱水装置）
- 额定工作压力：1.0~1.8MPa
- 设计压力：2.5MPa
- 安全阀起跳压力：2.4MPa
- 额定流量：5000Nm³/h
- 进气温度：≤40℃（设计按40℃）
- 进气含油量：≤3mg/Nm³
- 排气温度：比环境温度高10℃
- 排气颗粒直径：≤1μm
- 进/出口压力降：≤0.05MPa
- 再生方式：手动切换，等压再生
- 加热元件设计温度：240℃
- 再生温度：170℃
- 工作方式：双塔交替，连续工作
- 控制方式：半自动（手动切换，自动再生）
- 吸附周期：16小时
- 再生时间：8小时
- 吸附剂：4A球状分子筛
- 防爆电加热器：AC380V 36kW，ExdⅡBT4 - 压缩机电机：AC380V 7.5kW，ExdⅡBT4 - 冷却风机电机：AC380V 1.1kW，ExdⅡBT4
- 结构形式：整体撬装式
- 过滤器配置：分离器、分离过滤器、粉尘过滤器
- 进出口管径：法兰WN100-25RF
- 外形尺寸：根据设计确定（约5m×2m×3m）
- 设备总质量：6000kg
- 总耗电功率：约44.6kW
八、常见FAQ
Q1：亿镨天然气脱水装置如何保证露点稳定在-60℃以下？ A1：亿镨天然气脱水装置采用4A分子筛吸附剂，具有高吸附容量和选择性。双塔交替工作，吸附周期16小时，再生充分，确保分子筛始终处于干燥状态。设备配备在线露点分析仪，实时监测出口露点，当露点上升时自动切换塔或报警。设计余量放大10%，床层高度和分子筛装填量充足，保证深度脱水效果。
Q2：手动切换和自动再生如何操作？ A2：操作人员根据时间或露点指示，手动操作阀门切换吸附塔（B塔投入吸附，A塔转入再生），然后按下控制柜上的启动按钮，再生过程自动执行：压缩机启动、加热器升温、再生温度控制、冷却阶段自动启停风机等。再生结束后系统自动待机，等待下一次切换。
Q3：分子筛使用寿命有多长？如何延长？ A3：正常工况下，亿镨天然气脱水装置使用的4A分子筛使用寿命超过8000小时。为延长寿命，建议：①进气预处理，去除油和颗粒；②再生温度控制在170℃左右，避免过热；③避免频繁切换导致温度冲击；④定期检查粉尘过滤器，防止分子筛粉化进入下游。
Q4：设备在寒冷地区（如冬季）如何防止结冰？ A4：亿镨天然气脱水装置在冷却器出口设置电伴热带，当温度低于5℃时自动启动，防止冷却水结冰。整个撬体管路采取保温措施。另外，脱水后气体露点极低，下游不会出现冰堵。
