在天然气开采和处理过程中，伴生气往往含有大量饱和水和轻烃组分。这些杂质不仅会导致管道腐蚀、冰堵和液烃堵塞，还会降低天然气的热值和输送效率。传统脱水脱烃工艺能耗高、占地面积大，且再生过程常伴有一定量的气体损耗。许多油田井口气和页岩气项目迫切需要一套集脱水、脱烃于一体，且运行成本低、自动化程度高的撬装设备。亿镨页岩气脱水脱烃设备正是为解决这些痛点而设计，其伴生气脱水脱烃装置采用“冷冻+吸附”双效工艺，确保出气露点≤-55℃，C1含量≥80%，并实现零排放再生，大幅降低运营成本。
二、装置流程
亿镨伴生气脱水脱烃装置的整体流程分为预冷、干燥、再生和脱烃四个阶段。 1. 预冷流程：伴生气首先进入分离过滤器，脱除气体中夹带的液体和固体颗粒，然后进入预冷机降温至15~20℃，脱除大部分饱和水。气液分离器将冷凝水排出系统，从而减小后续吸附塔的规格和脱水负荷。 2. 干燥流程：经预冷脱水后的伴生气进入A塔（吸附塔），气体通过塔内分子筛床层时，分子筛在低温高压下吸附天然气中的水分。吸附后的干燥气体经过粉尘过滤器深度净化，达到出气口完成吸附干燥过程。 3. 再生流程：当A塔分子筛吸水饱和后，通过PLC控制阀门切换进入再生流程。少量伴生气经增压机增压后进入防爆电加热器加热至180~200℃，再进入B塔（再生塔）对分子筛进行高温脱附。脱附后的高含水量天然气进入冷却器冷却分离，水分被排至贮液罐，分离后的气体返回进气端再次进行吸附干燥。A、B塔交替运行，实现连续供气。 4. 脱烃流程：干燥后的伴生气（30~35℃）进入冷冻机的预冷器，降温至20~25℃后进入蒸发器，通过和制冷剂R22换热，温度降至-30℃，使轻烃组分冷凝液化。气液分离器将液态混烃分离出来（C1含量＞80%），气相在预冷器中复温后送至下游。
三、工作原理
该装置综合运用了降温脱水和吸附脱水两种原理。降温脱水利用预冷机和冷冻机，将伴生气温度降低至饱和露点以下，使大部分水蒸气冷凝成液态水排出；吸附脱水则利用分子筛在低温高压下对微量水分的强吸附能力，进一步将露点降至-55℃以下。脱烃部分通过深度冷冻至-30℃，使C2+烃类液化分离，从而提升甲烷纯度。再生阶段采用等压半开式逆流加热再生，再生气取自工艺气本身，再生后气体循环利用，无成品气损耗。
四、核心优势
1. 零排放再生：采用半开式循环逆流加热再生方法，无需外排气体，节能环保且不损失产品气。
2. 双塔交替连续供气：一塔吸附，另一塔再生或待机，保证稳定输出，无压力波动。
3. 深度脱水脱烃：冷冻+吸附组合工艺，常压露点≤-55℃，脱烃后C1含量≥80%，满足严苛指标。
4. 整机撬装一体化：所有设备集成于撬体，便于运输、安装和现场部署，适合油田井口气和页岩气现场。
5. 全自动PLC控制：西门子PLC和触摸屏实现自动运行、阀门切换、温度压力监控，可远程通讯。
6. 高效节能：预冷机减少吸附负荷，冷凝风机分组控制，制冷压缩机变频调节，综合能耗低。
五、技术实力
浙江亿镨能源科技有限公司成立于2013年，注册资本1001.3万元，专注于气体净化分离与回收技术。公司拥有7项专利、7项商标和12项软件著作权，通过ISO9001、ISO14001、ISO45001等体系认证。亿镨天然气脱水脱烃橇已广泛应用于中石油、新奥集团、新地能源、五矿集团、浙江能源集团、赣锋锂业、霍尼韦尔等国内外知名企业，并出口至印尼、缅甸、哈萨克斯坦等26个国家。亿镨页岩气脱水脱烃设备严格遵循SY/T 0076-2023《天然气脱水设计规范》、GB150-2024《压力容器》等标准设计制造，品质可靠。
六、产品介绍

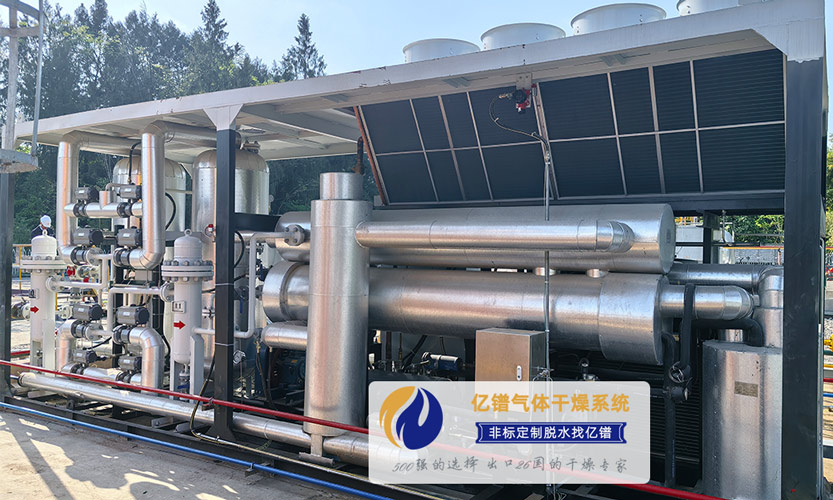

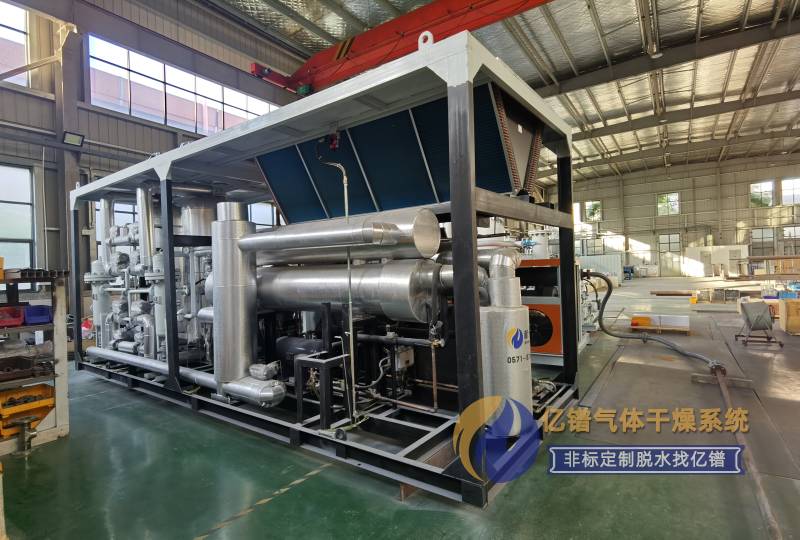

本次推出的型号为YNG6-600-50-AM的伴生气脱水脱烃装置，处理量600Nm³/h，工作压力50psig，设计压力0.6MPa。设备由预冷系统、双吸附塔、再生系统、冷冻脱烃系统、PLC控制柜、防爆电加热器、风冷却器等组成。分子筛选用亿镨定制优质产品，使用寿命超过20000小时。整机撬装尺寸约9500×2600×3000mm，功率≤90kW，防爆等级ExdⅡBT4。该油田井口气脱水脱烃装置可针对客户气源组分定制设计，满足不同工况要求。
七、技术指标
1. 处理量：600Nm³/h（可定制）
2. 工作压力：50psig（设计压力0.6MPa）
3. 进气温度：50~65℃
4. 排气温度：≤30℃
5. 进气含水量：65℃饱和含水
6. 常压露点：≤-55℃
7. 冷冻温度：≤-30℃
8. 再生温度：180~200℃
9. 吸附剂：分子筛
10. 控制方式：PLC自动控制
11. 排污方式：自动排污
12. 工作周期：12h
13. 再生周期：≤10h（可调）
14. 设备压降：≤30kPa
15. 防爆等级：ExdⅡBT4
16. 电源：AC380V/50Hz
17. 结构形式：整机撬装
18. 进出口管径：法兰WN80-16RF
八、常见FAQ
Q1：伴生气脱水脱烃装置能否处理高含硫气体？ A1：本装置标准设计适用于不含硫化氢或微量硫化氢的伴生气。若气体含有酸性组分，需选用耐腐蚀材质及特殊分子筛，亿镨可提供针对性解决方案。
Q2：设备安装需要哪些公用工程条件？ A2：电源要求AC380V/50Hz，仪表气压力0.6~0.8MPaG，若有仪表气源需提供。此外，现场需预留撬装基础及进出气管路接口。
Q3：分子筛再生周期和寿命是多少？ A3：再生周期≤10小时可调，正常工况下分子筛使用寿命超过20000小时（约2.3年），具体取决于进气含水量和操作条件。
Q4：露点能否达到-60℃以下？ A4：标准配置下常压露点≤-55℃，若需更低的露点（如-70℃），可通过增加吸附塔容积或更换特种分子筛实现，咨询亿镨定制。
Q5：装置是否支持远程监控？ A5：支持。PLC控制柜预留Modbus RTU通讯接口，可上传设备状态、温度、压力、露点等数据至中控系统，并接收远程启停信号。
