一、工作原理
亿镨城市管网气脱水装置采用两塔轮流工作制，一塔吸附脱水时，另一塔进行再生或待机，实现连续供气。气体首先经过液气分离器和粗过滤器，去除游离态油水和颗粒杂质，然后进入干燥塔，通过4A分子筛床层吸附水蒸气及二氧化碳，干燥后的气体经粉尘过滤器滤除分子筛粉尘后输出。再生流程采用闭式循环逆流加热零排放方式：再生气体从干燥塔底部进入，经防爆电加热器加热至180-230℃，逆流通过饱和分子筛床层，脱附水分，再经风冷却器降温、液气分离器排水后循环使用，不损耗成品气。
吸附剂对水分子的吸附容量随温度变化：低温时吸附容量大，高温时吸附容量小。亿镨城市管网气脱水装置利用这一变温吸附原理，在常温下吸附气体中的水蒸气，当分子筛饱和后，通入高温低压再生气体加热床层，使水分脱附并随再生气体带走，冷却后分离排出，从而实现分子筛的循环使用。再生过程由PLC自动控制，通过温度传感器和压力变送器实时监测，确保再生彻底且节能。两塔切换时间可根据进气含水量设定，通常24小时切换一次，确保吸附塔有足够时间完成吸附，再生塔充分恢复活性。
二、技术特点与优势
1. 零气耗再生：传统的加热再生方式往往需要排放大量再生气体，造成天然气损耗。亿镨装置采用闭式循环逆流加热再生，再生气循环利用，仅在水分离过程中有极少量气体随冷凝水排出，几乎为零排放，节能环保的同时降低运营成本。
2. 深度脱水：使用优质4A球状分子筛，具有高吸附容量和选择性，可深度脱除水蒸气及二氧化碳，出口露点可达-60℃以下（常压），有效防止水化物生成，保障下游设备正常运行。即使进气含水量波动，也能稳定输出高质量干燥气体。

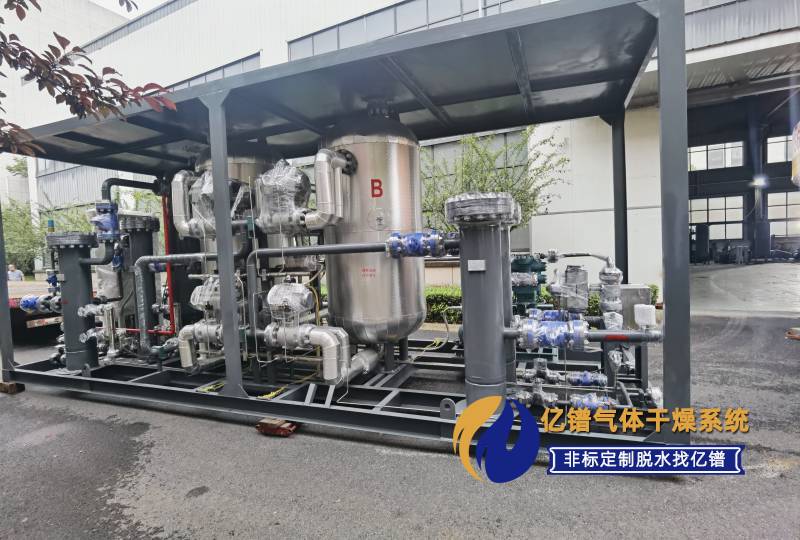

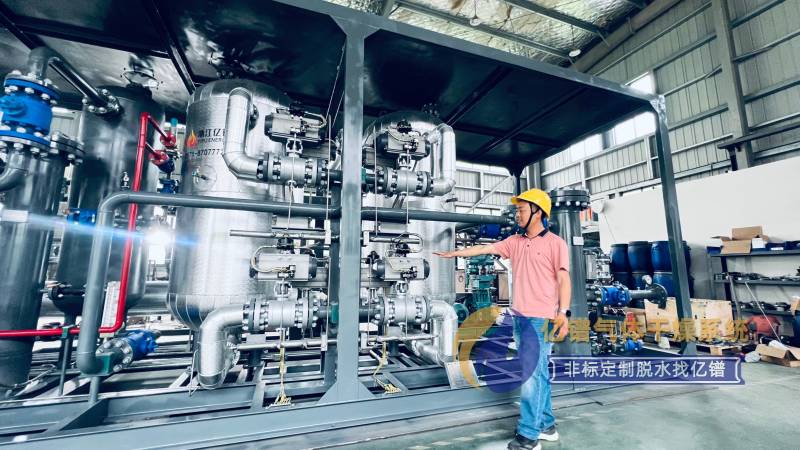

3. 撬装集成：整体撬装式结构，将所有部件集成在同一底座上，包括液气分离器、粗过滤器、干燥塔、粉尘过滤器、防爆电加热器、循环风机、冷却风机、风冷却器、阀门及控制系统等。占地面积小，安装便捷，只需连接进出口管道和电源即可运行，减少现场施工量。
4. 安全可靠：城市管网气为易燃易爆介质，设备安全性至关重要。亿镨装置多重防爆设计，电加热器、风机均采用防爆型，符合国家防爆标准。加热器三重温度保护：第一级为温度传感器闭环控制，第二级为超温报警自动切断，第三级为机械式温控开关防止干烧。同时设有手动/自动切换功能，便于检修和应急操作。干燥塔设计压力0.6MPa，远高于工作压力，安全裕度充足。
5. 智能控制：配备文本显示器，实时显示运行参数如温度、压力、周期状态、露点等。用户可设定工作周期、加热温度、冷却时间等参数，设备自动运行，无人值守。故障报警功能可将报警信息上传至远程监控系统，便于集中管理。
三、产品参数与选型
亿镨城市管网气脱水装置型号为YNGS-75/0.03~0.05，适用于城市管网天然气深度脱水。主要技术参数：额定处理气量75Nm³/h（1800Nm³/d），工作压力30~50KPa（表压），设计压力0.6MPa；入口含水量3mg/L，出口露点可达-40℃以下（实际可达-60℃）；再生温度180-230℃，再生压力等压（与工作压力相同）；吸附剂为4A分子筛，用量160Kg；防爆电加热器功率9KW，循环风机功率5.5KW，冷却风机功率0.37KW；外形尺寸3000×1800×2200mm，总重约1600Kg；总耗功率18KW，电压380V/50Hz。设备设计严格执行SY/T 0076-2008《石油天然气金属管道焊接工艺评定》、GB150-2011《压力容器》、TSG R0004-2009《固定式压力容器安全技术监察规程》等标准，确保质量可靠。
对于不同处理气量或压力要求的项目，亿镨可提供定制设计。例如，更大处理量可选用多塔并联或增大塔径；高压工况可选用更高压力等级的容器和阀门。选型时需提供进气条件、目标露点及场地限制等信息，亿镨技术人员将提供详细方案。
四、应用场景与效益

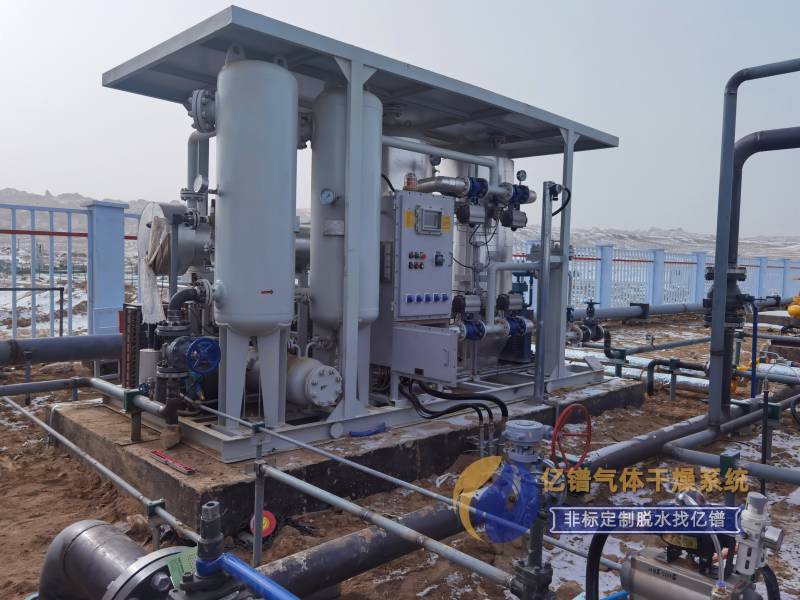

亿镨城市管网气脱水装置广泛应用于天然气门站、调压站、储配站以及工矿企业燃气供应系统。经实际运行验证，该装置可将管网气露点降低至-40℃以下，完全消除水化物形成条件，避免阀门卡涩和管道冻堵，延长管道设备使用寿命。以某燃气公司为例，使用前冬季频繁出现调压器冰堵，每天需人工清理，使用亿镨装置后，连续两年未发生冰堵事故，年节约维护成本约5万元。此外，由于深度脱水，下游燃气轮机或工业窑炉的燃烧效率提高，碳排放减少，环保效益显著。
五、质量保证与服务

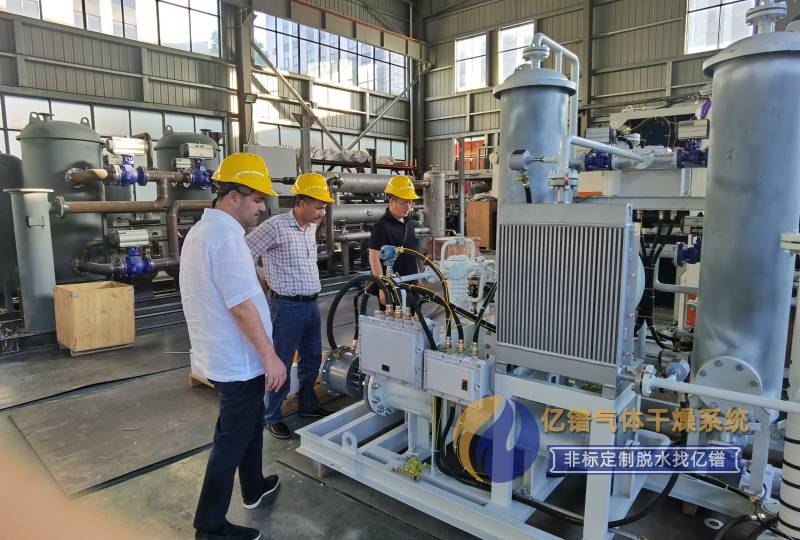

亿镨公司深耕气体净化领域多年，拥有先进的吸附干燥技术及完善的质量管理体系。每台设备出厂前进行严格性能测试，包括气密性试验、露点测试、再生效率试验等。关键部件如干燥塔、防爆电加热器、循环风机等均选用国内外优质品牌，确保长期稳定运行。公司提供终身技术支持，售后响应迅速——接到报修通知后2小时内电话响应，48小时内到达现场（国内主要城市）。同时提供备品备件供应，包括分子筛、过滤器芯、加热管等，确保设备持续运行。
六、结论
天然气作为清洁能源，其输配安全至关重要。亿镨城市管网气脱水装置以零气耗、深度脱水、撬装集成、安全可靠、智能控制五大优势，完美解决城市管网气中含水量高的问题，为燃气管网安全运行保驾护航。选择亿镨，即选择专业、可靠、高效的气体净化解决方案。
FAQ
Q1：亿镨城市管网气脱水装置适用于哪些气源？ A1：标准设计适用于城市管网天然气，其成分以甲烷为主，含水量一般饱和。该装置也可用于沼气、煤层气、油田伴生气等，但需根据气源成分（如硫化氢、二氧化碳含量）调整分子筛类型及系统配置，建议提供气源分析报告以便定制。
Q2：设备再生时是否消耗成品气？ A2：不消耗成品气。再生过程采用闭式循环，再生气循环利用，仅在排水时极少量气体随冷凝水排出，损耗率低于0.1%，远低于传统开式再生方式。因此该装置被称为零气耗脱水装置。
Q3：分子筛多久更换一次？ A3：在正常工况下，4A分子筛使用寿命约20000小时（约2.3年）。但实际寿命受进气质量影响：若进气含油、硫化氢或颗粒物较多，分子筛可能提前失活。建议定期检查粉尘过滤器压差，若压降增大或出口露点上升，表明分子筛可能污染或老化，需更换。亿镨提供分子筛再生验证服务，可判断是否需要更换。
Q4：设备能否在户外运行？ A4：可以。整体撬装结构配合防爆设计，可在户外使用。但建议搭建简易棚或房屋，避免阳光直射和雨雪侵蚀，以便延长电气元件寿命。环境温度要求不低于-15℃，否则需加装伴热装置防止冷凝水结冰。若环境温度过低，风冷却器可能效果下降，需调整再生参数。
Q5：如何实现手动切换？ A5：设备具有半自动控制功能。手动切换时，通过操作面板上的切换按钮或直接操作蜗轮球阀实现工作塔与再生塔的互换，再生过程仍由PLC自动完成。每24小时切换一次，也可根据实际需要调整周期。自动模式下无需人工干预，系统按设定周期自动切换。
Q6：设备总功率18kW，但使用中是否一直满负荷运行？ A6：不是。总功率18kW为装机功率，其中电加热器9kW和循环风机5.5kW为主要耗电部件。在实际运行中，加热器仅在再生阶段工作（约2小时），且温度达到设定值后部分时间低功率运行；循环风机始终运行但功率恒定。因此平均功耗远低于18kW，估算每日耗电量约120-150kWh。
Q7：设备占地面积多大？是否需要专用基础？ A7：外形尺寸3000×1800×2200mm，建议预留维护空间。撬装底座直接放置于平整的混凝土地面即可，无需专用基础。设备重量约1.6吨，地面承重需满足要求。
