二类工矿油气井专用天然气冰机（冷干机）定制设计要点

针对四川山区油气井二类防爆工矿环境，我司推出处理气量 1000～5000Nm³/d 的天然气冰机，也常被称作天然气冷干机、天然气低温干燥装置。设备严格贴合野外露天油井恶劣工况，在防爆安全、防结冰、季节节能、野外防护、吊装结构、智能监测等方面做了全维度定制优化，下面对核心设计要点逐一说明。一、整机防爆设计：严守二类区域防爆规范防爆是天然气处理设备的第一设计底线，整机电气系统严格遵循防爆标准：防爆控制柜本体结构严控 控制柜壳体板材厚度、箱体加强筋严格达标，杜绝壳体强度不足带来的防爆失效风险。所有接线端子统一选用防爆专用端子，杜绝普通端子产生电弧隐患。电缆出入口全部配备防爆格兰头密封，严禁使用生料带替代密封件。生料带密封无法满足防爆气密性要求，极易造成爆炸性气体渗入柜内，这也是防爆行业明令禁止的做法。电气配件必须具备 3C 防爆资质 压缩机配套防爆伴热带、伴热接线盒均选用带完整 3C 认证的防爆元器件。为避免非专业人员开盖操作，控制柜在出厂调试合格后，尽可能减少不必要的开盖结构。一旦随意开盖，野外环境中的可燃杂气容易侵入箱体，引发安全事故。整机操作按钮全部采用防爆型，并独立配置紧急停机按钮，规避现场误操作风险。电控分区布局，便于检修维护

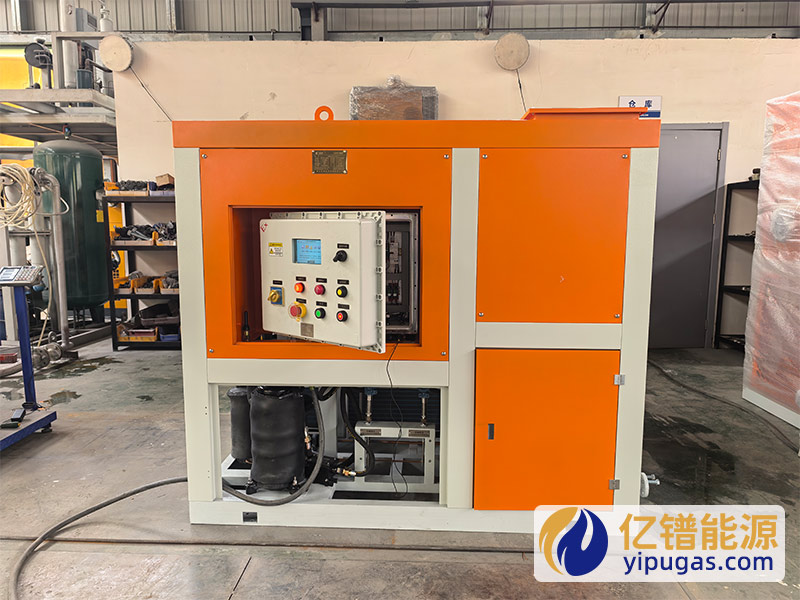

风机控制接触器独立分区布置，选用一线品牌元器件。控制柜设置双层防护结构，分隔独立检修仓，线路分区清晰，后期故障排查、元器件更换更加便捷，防爆端子与主线缆分区排布，进一步提升电气防爆稳定性。

二、制冷系统优化：防止蒸发低温结冰机组核心制冷部件为压缩机组，在天然气低温处理工况下，蒸发温度过低极易造成管路结冰堵塞。设计阶段精准核算机组运行负荷，配套加装防爆伴热带，依靠温度联动控制抑制结冰问题，保障连续不间断运行。三、季节变频分机控制：专为四川油气井实现高效节能四川山区油气井昼夜温差极大，冬季井场环境温度可降至 0～5℃，夏季长期高温暴晒。为此我们放弃传统压差开关，选用高精度压力变送器作为核心传感元件，实现冷凝风机分组启停控制： 夏季高温工况：两台冷凝风机同步全开，保证充足风量与风压，满足整机散热需求，避免机组高温高压停机； 冬季低温工况：仅启动一台风机维持冷凝温度，另一台自动待机，大幅降低空载能耗。

这套双风机分组调控方案，是针对川内山区油井气候量身打造的节能设计，在保证制冷露点稳定的前提下，显著降低野外设备长期运行的电费成本。四、野外工矿防护结构，适配山地露天环境油气井多处于山林野外，落叶、杂草极易堵塞散热面。机组出厂标配封闭式安全防护网，网孔严格按照安全标准设计，手指无法伸入，既可以阻挡枯枝杂草卷入风机，又便于定期清理杂物，杜绝散热面堵塞造成机组过热。在进出气结构上，设备进出口采用平行横向布置，摒弃垂直上下结构，避免现场安装时杂物落入筒体内部，减少后期管路堵塞故障。前置过滤器配置自动排污 + 手动排污双路并联结构，搭载定制阀门实现集中排污，保障进气洁净度；同时配齐气封、油封多级防护，充分适配山区含杂质的原料天然气，稳定适配每日 1000～5000 方进气处理量。五、箱体结构强化，解决山地吊装难题整机为一体式箱体撬装结构，野外油井大多依靠随车吊、行吊完成设备转运。箱体顶部焊接专用吊装吊耳，只允许起吊作业，禁止叉车两侧夹抱搬运。叉车夹抱会形成局部应力夹角，极易造成箱体板材挤压变形，吊耳结构完美匹配油田现场吊装工况，保障设备转运过程中箱体不变形、管路不撕裂。 机组内置知名品牌电机，配备进口 4K 等级轴承，适应野外连续不间断运行，提升整机使用寿命。六、多维度温度监测 + 物联网远程管控设备搭载多测点温度监测模块，实时采集天然气进气温度、气体出口温度；同时在防爆控制柜内部加装热电阻，持续监测柜内环境温度。野外露天暴晒容易造成柜内电器元件温升超标，实时温控可以提前预判电气老化隐患。 整机配套物联网触控屏，在客户授权后，后台可远程采集全部运行数据，重点监控控制柜温度、机组启停、制冷工况，实现无人值守远程运维，让油气开采设备运行数据全程可控，保障长期安全生产。总结这款天然气冰机围绕四川山区二类防爆油气井量身定制，把防爆安全放在首位，兼顾冬季防冻、夏季散热、分机节能、野外防堵、撬装吊装、在线远程监控六大核心需求，严格规避防爆施工违规操作，从机械结构、电气防爆、智能监控全环节优化，是中小气量油气井天然气脱水干燥的专用冷干设备。
