天然气脱水装置

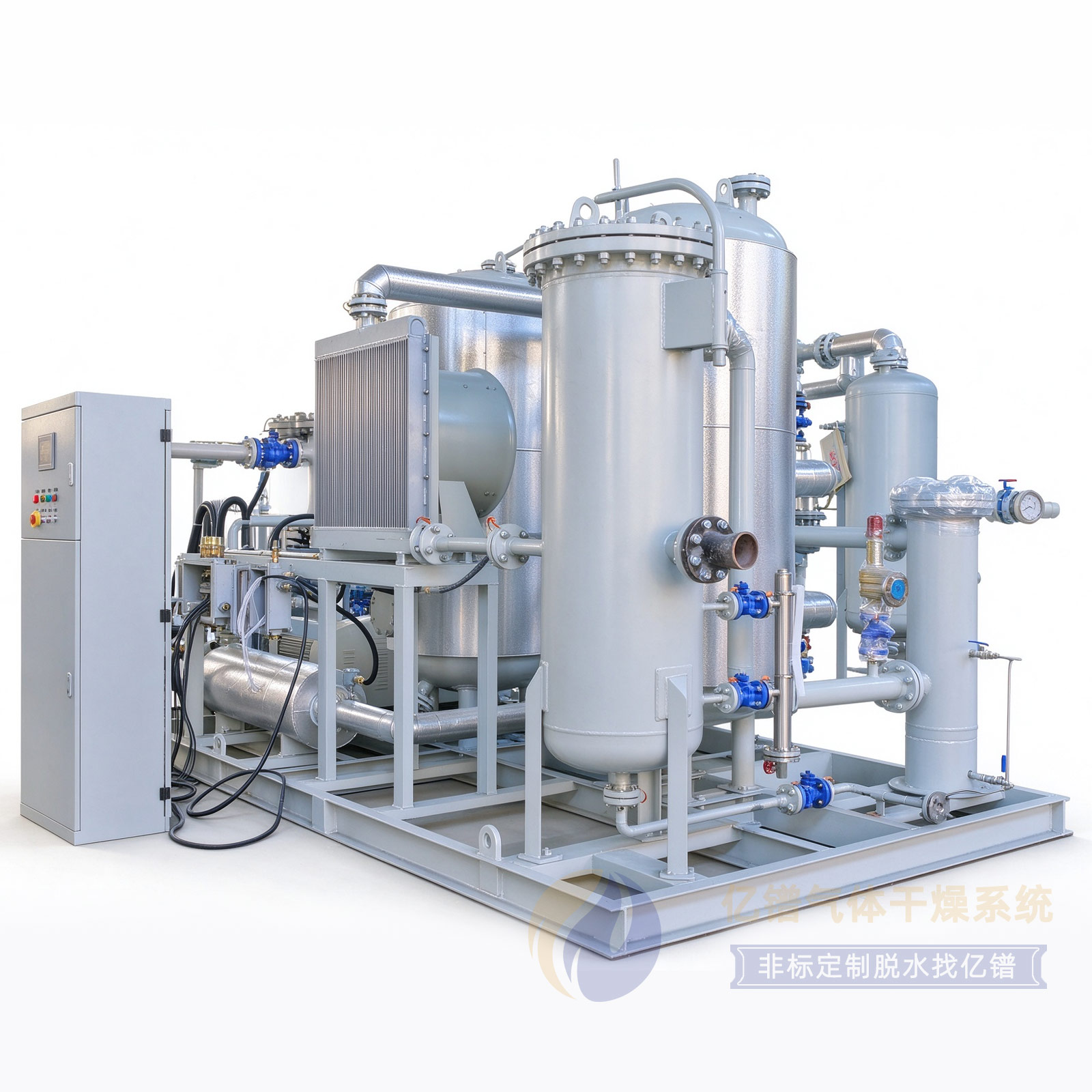

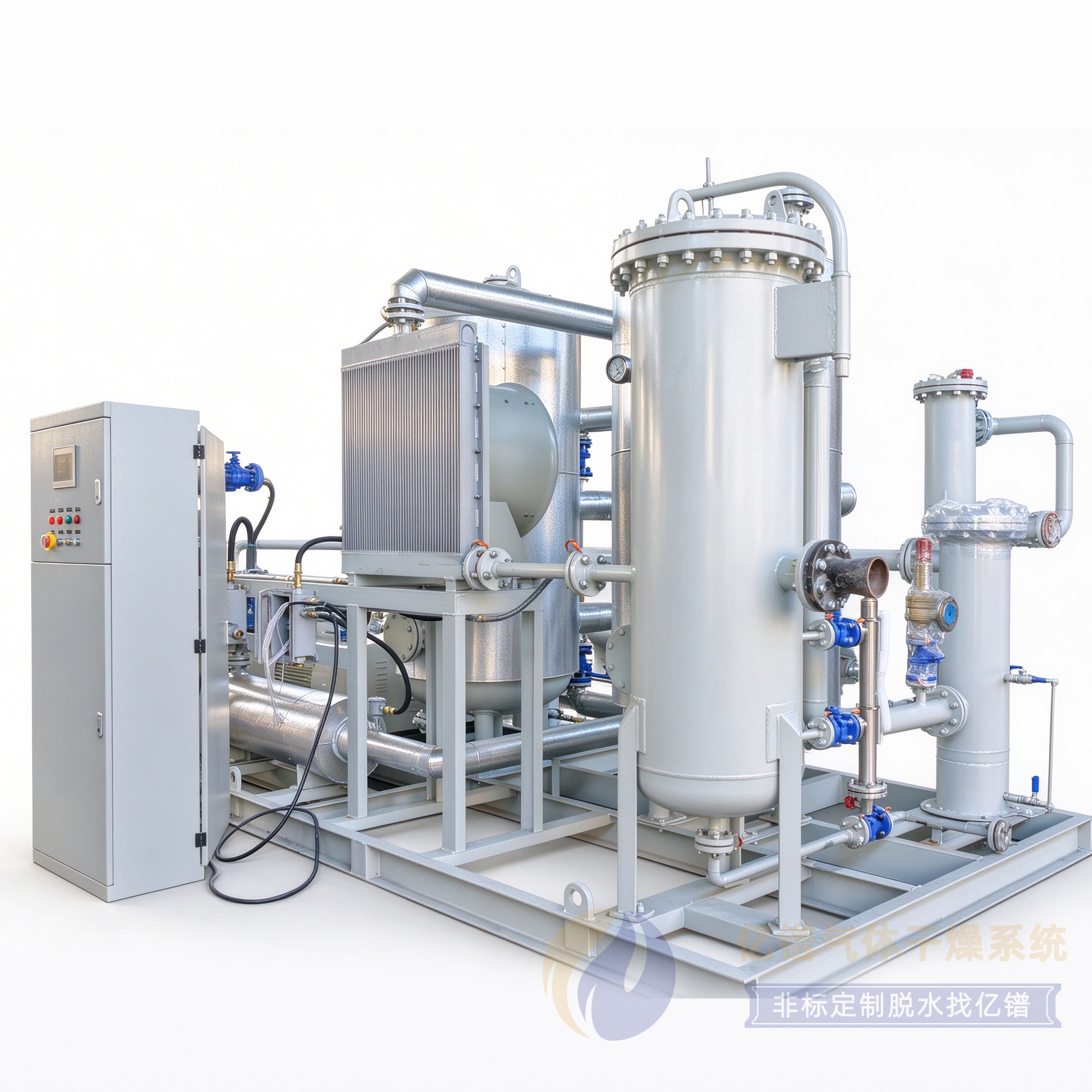

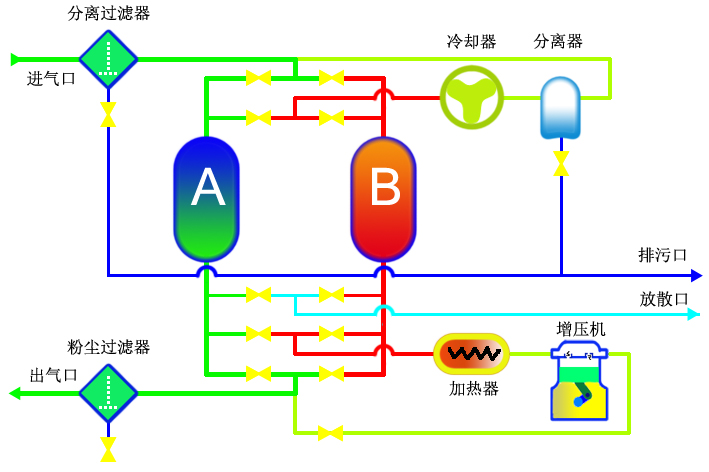

整套系统的流程设计围绕“连续供气、深度脱水”展开。湿天然气首先进入分离过滤器，在此完成气液分离与颗粒物拦截，去除游离态油水及大颗粒杂质，为后续分子筛吸附单元提供相对洁净的进气条件。

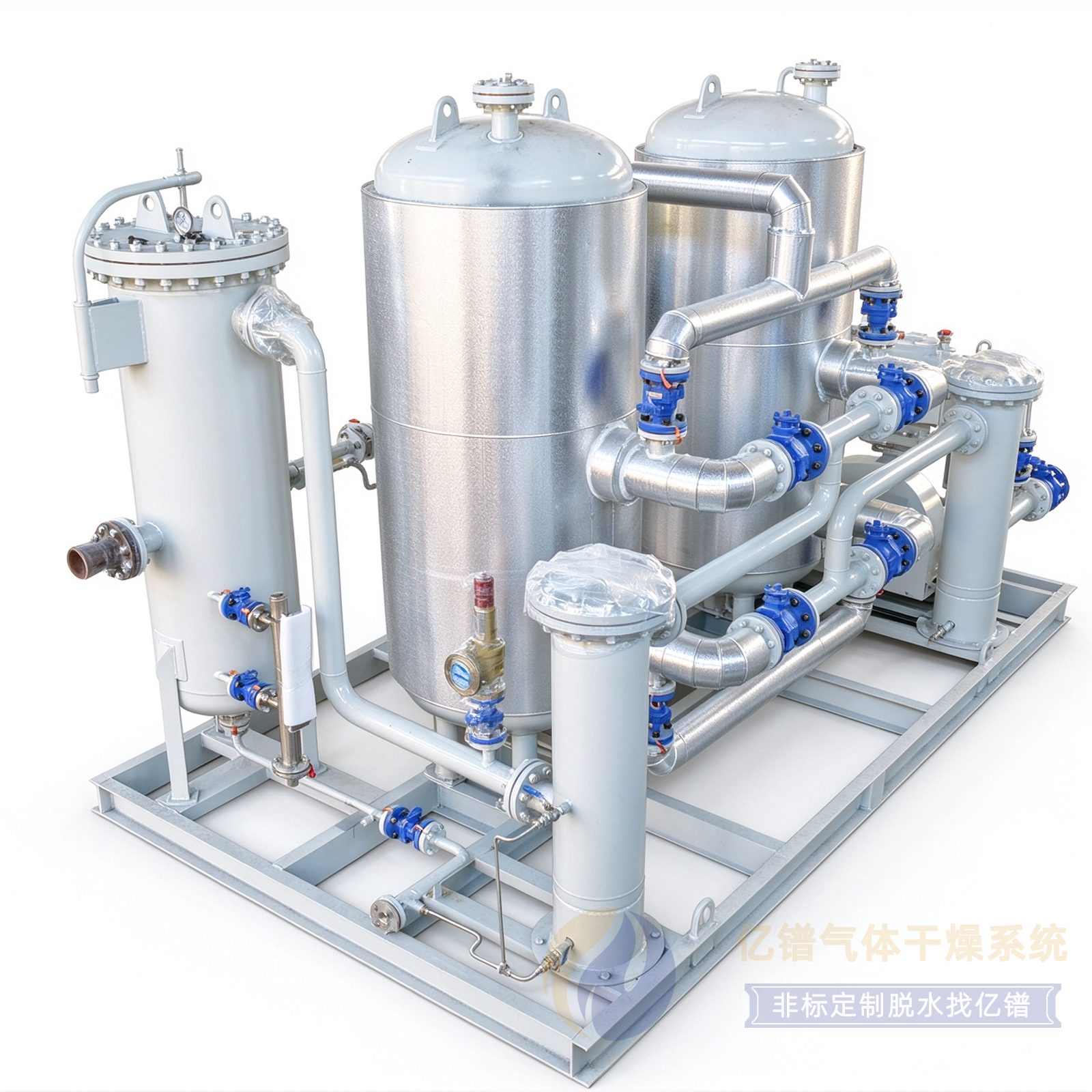

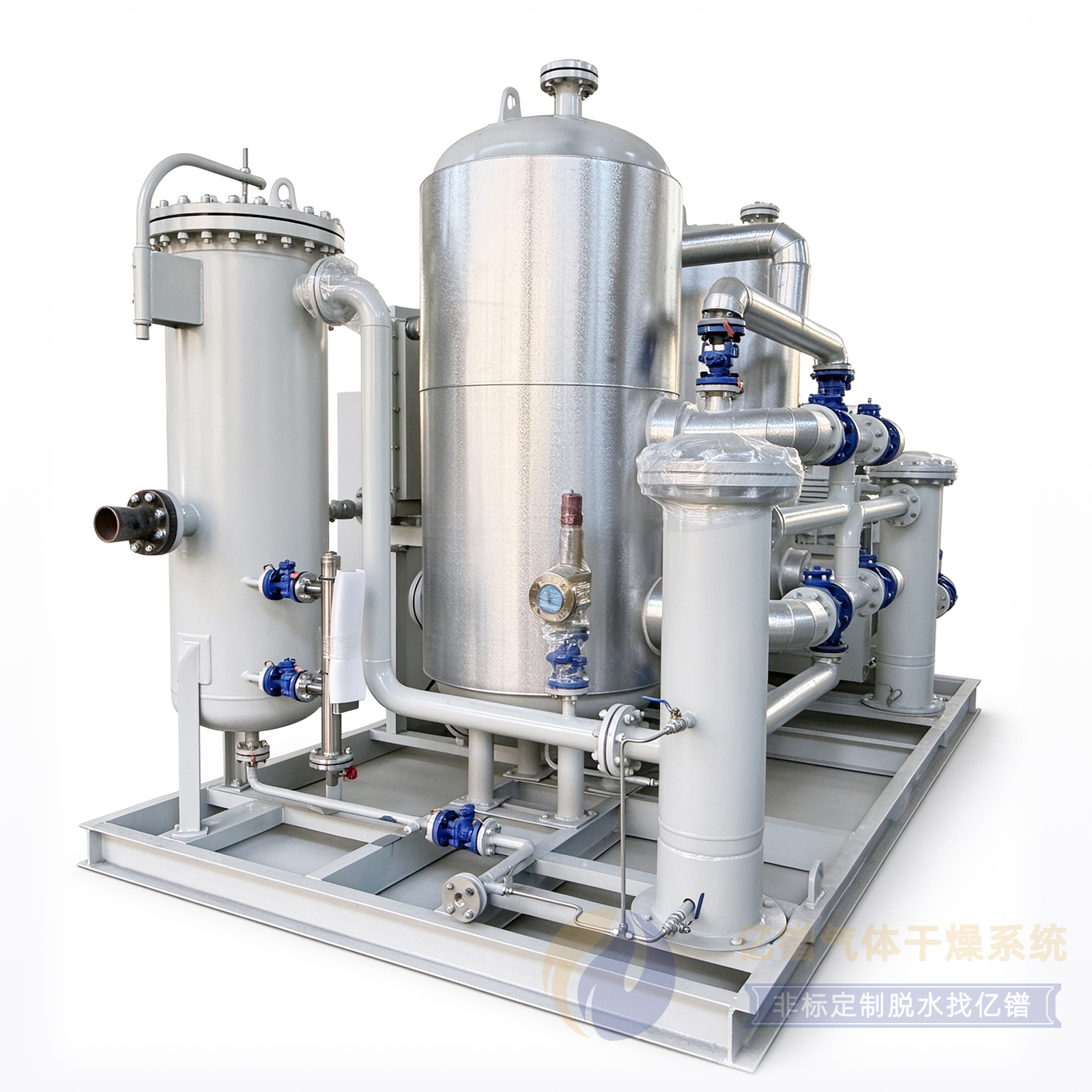

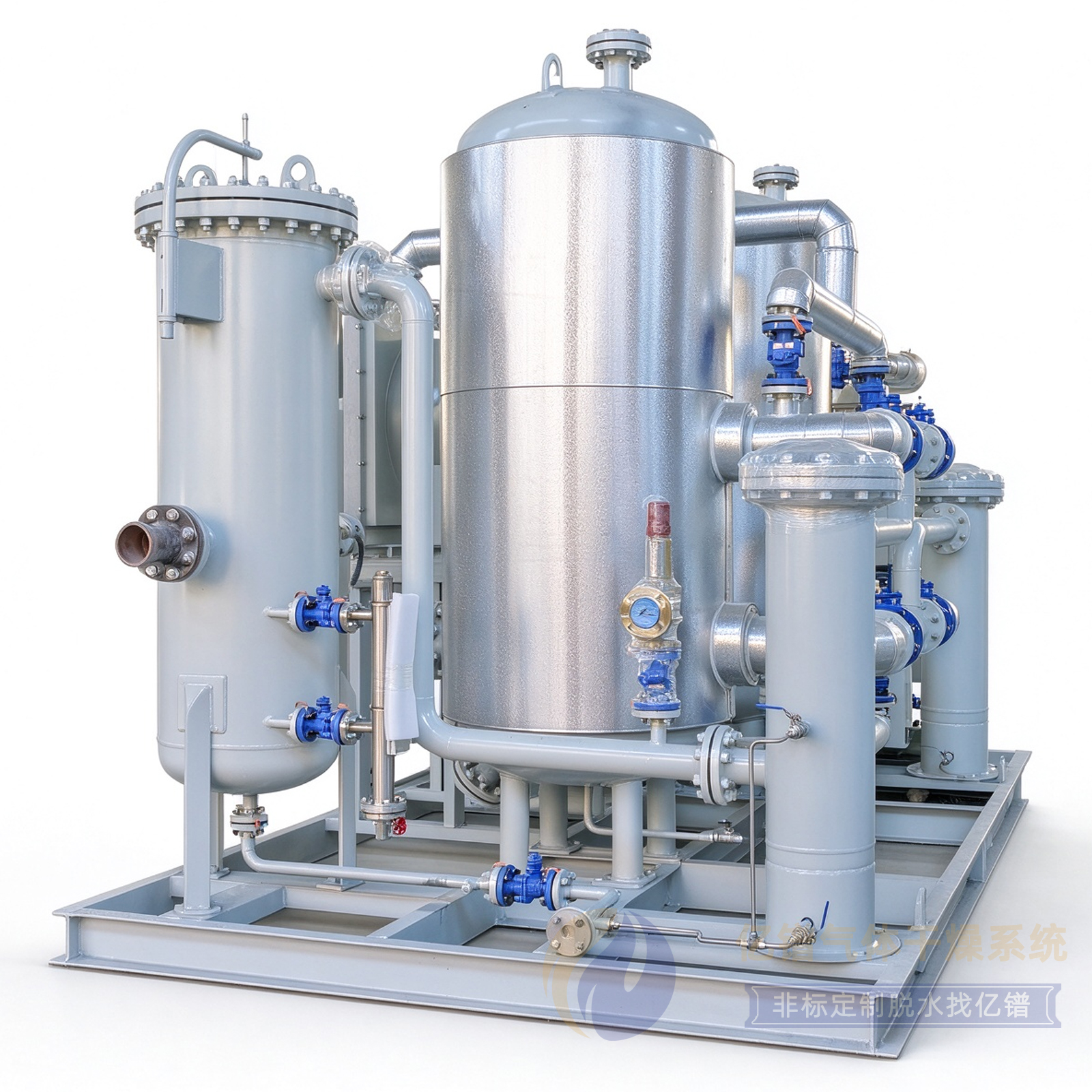

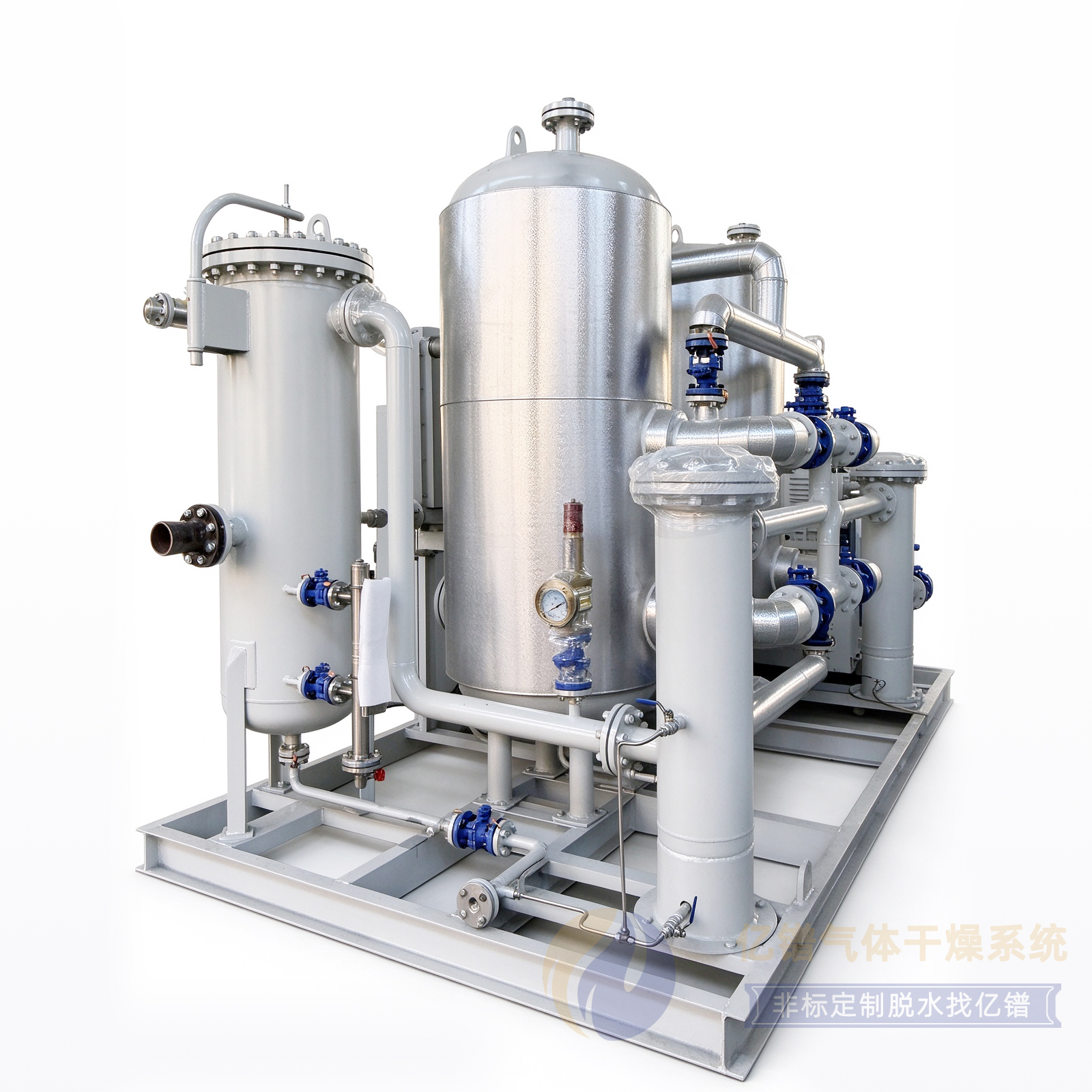

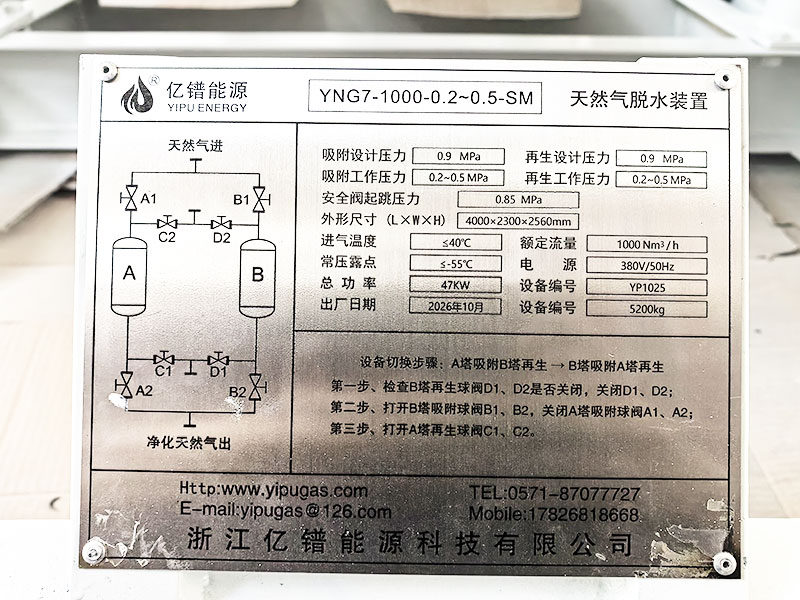

经预处理后的气体通过阀门切换进入吸附塔。本系统采用双塔结构，A塔处于吸附状态时，B塔同步进行再生或待机。气体自塔底进入，向上穿过分子筛床层，水分子被分子筛微孔选择性捕获，干燥气体从塔顶排出，经粉尘过滤器深度净化后进入出气口，完成吸附干燥过程。本案例中，处理量为1000Nm³/h，进气压力0.2~0.5MPa，排气露点可稳定控制在≤-55℃。

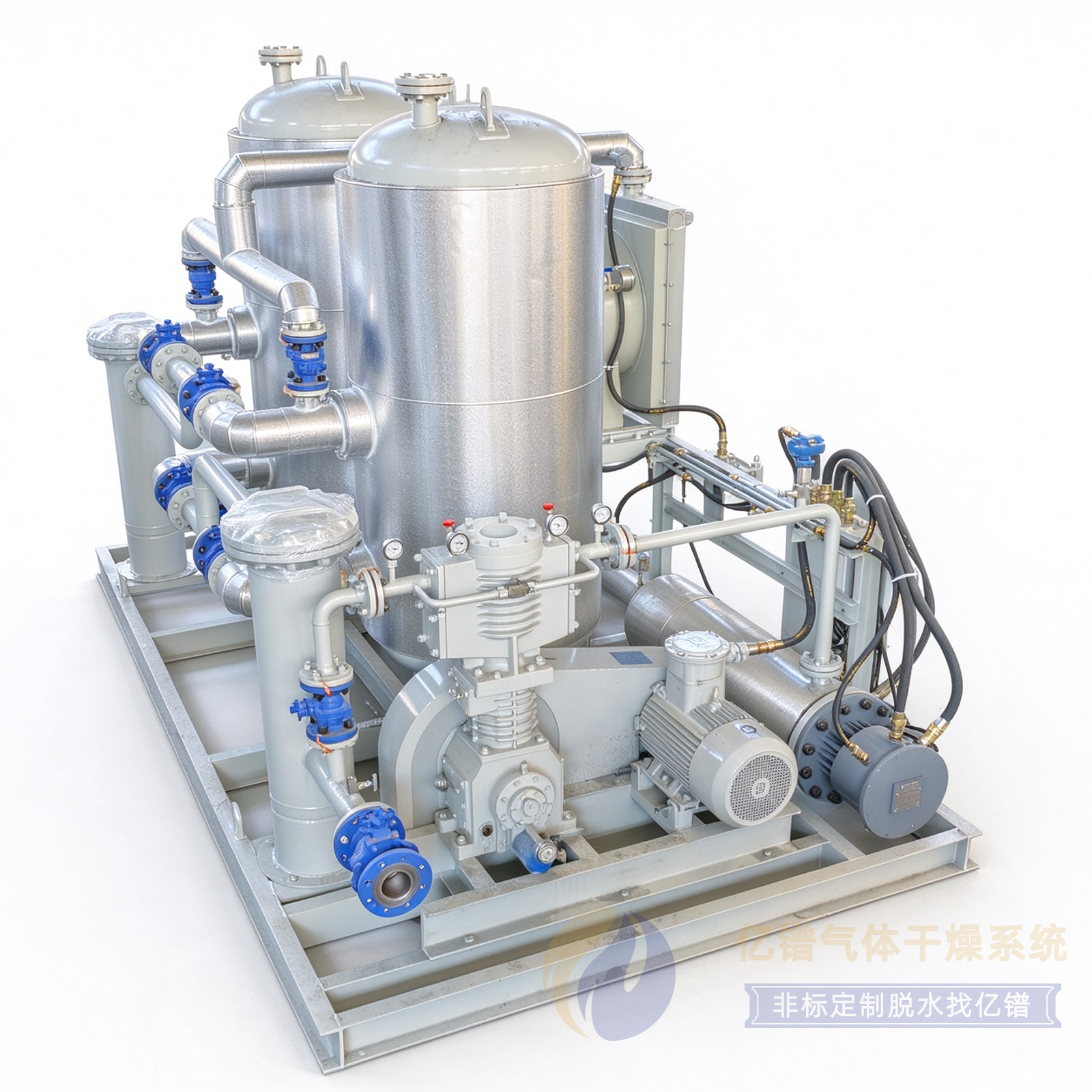

当A塔分子筛趋于饱和时，系统切换至再生流程。少量天然气经防爆增压机增压后进入防爆电加热器，加热至约180℃后送入再生塔。高温气体自塔顶向下流动，与吸附时气流方向相反，形成逆流再生，将分子筛床层中的水分脱附并带出。脱附后的高含水天然气进入冷却器气液分离器，冷却后水分凝结排出至贮液罐，分离出的气体则返回吸附塔入口，实现再生气的循环利用。A、B两塔交替切换，确保装置连续不间断供气。
