天然气脱水装置

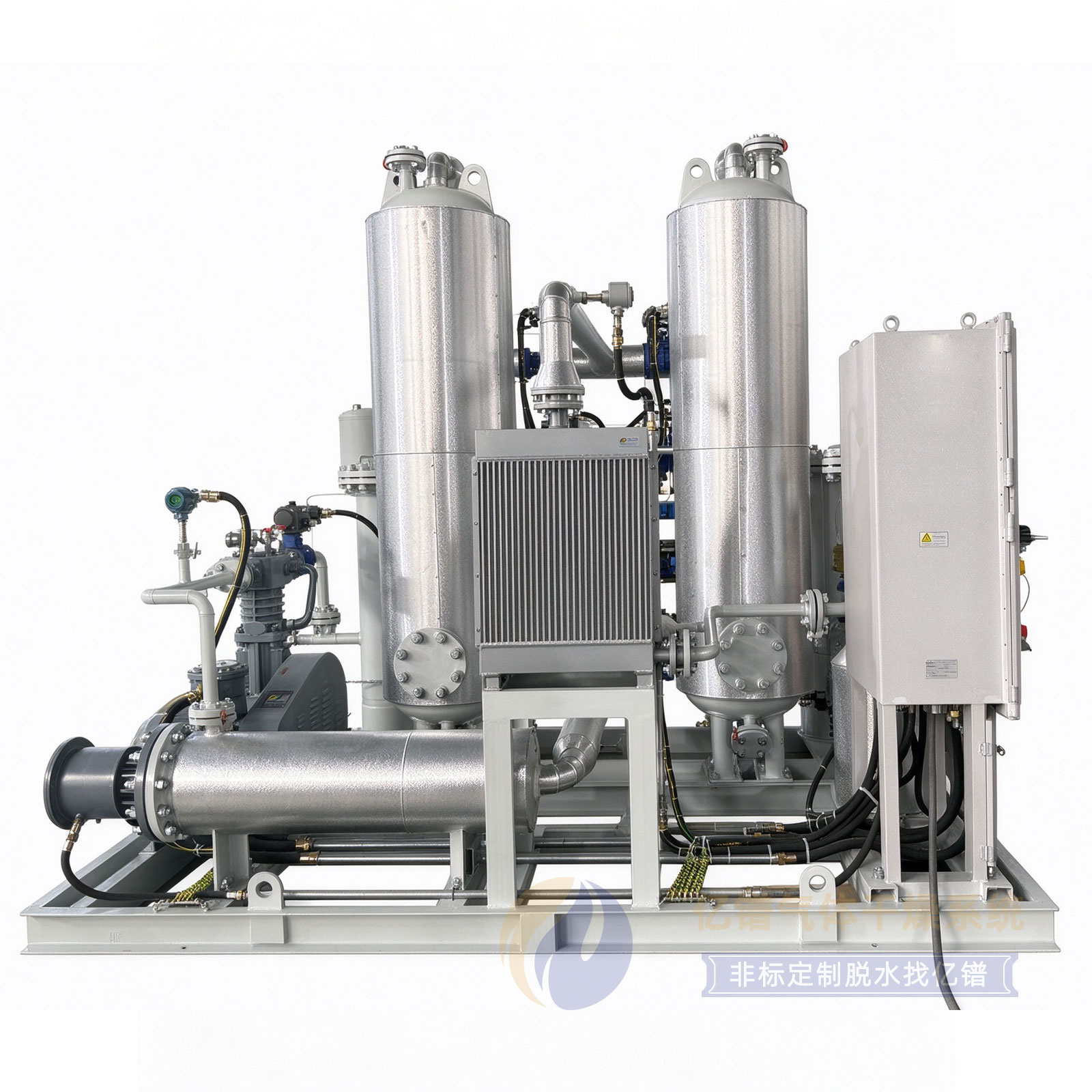

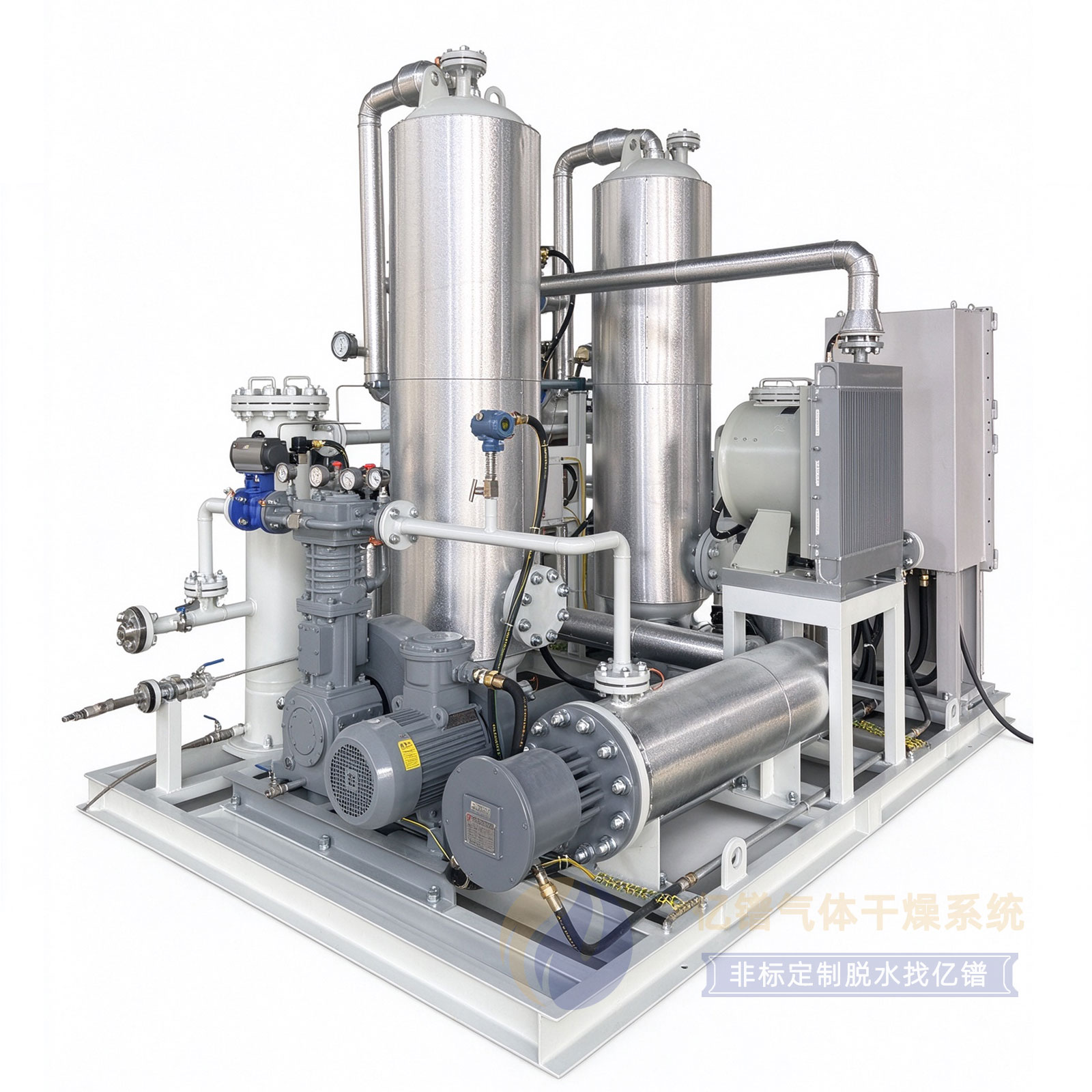

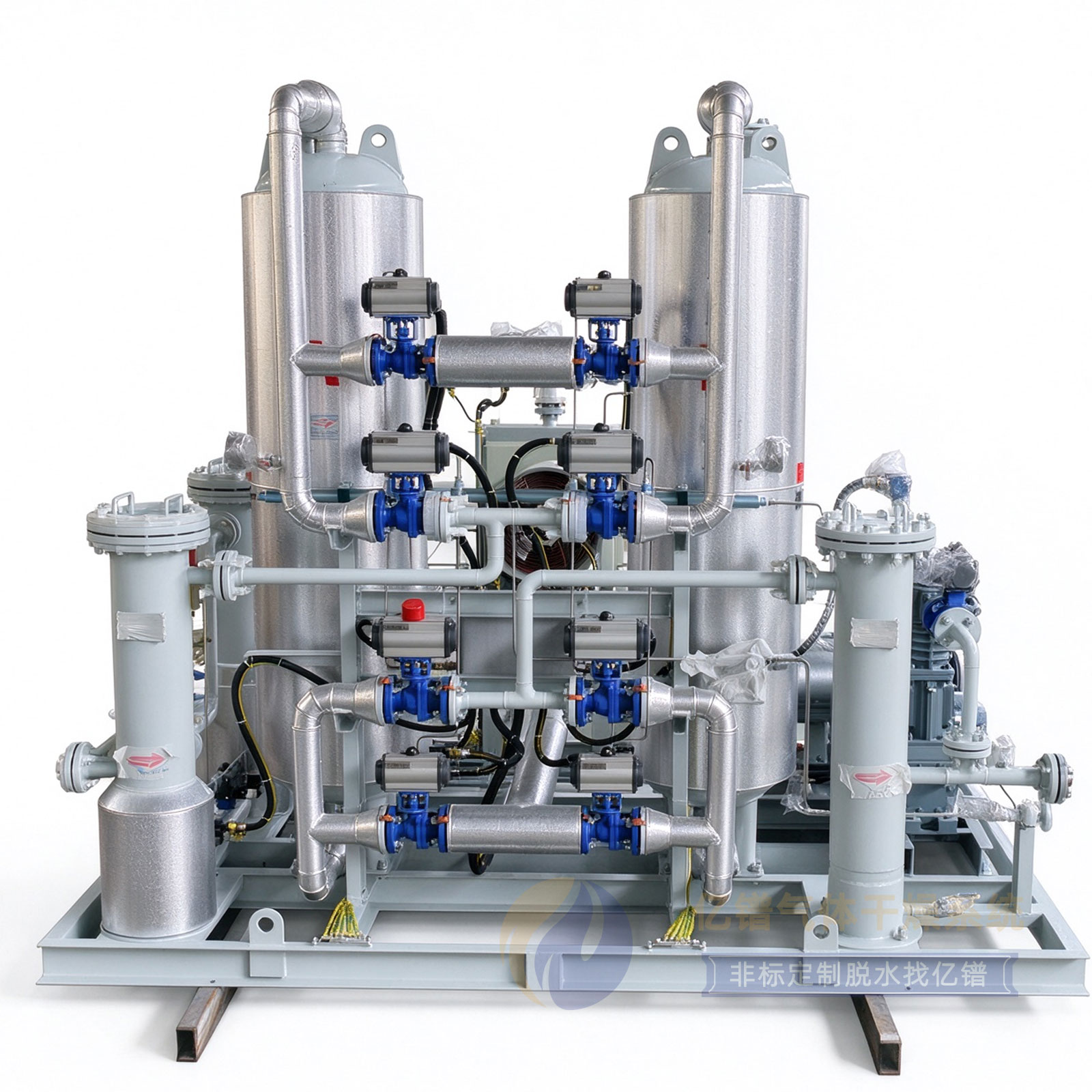

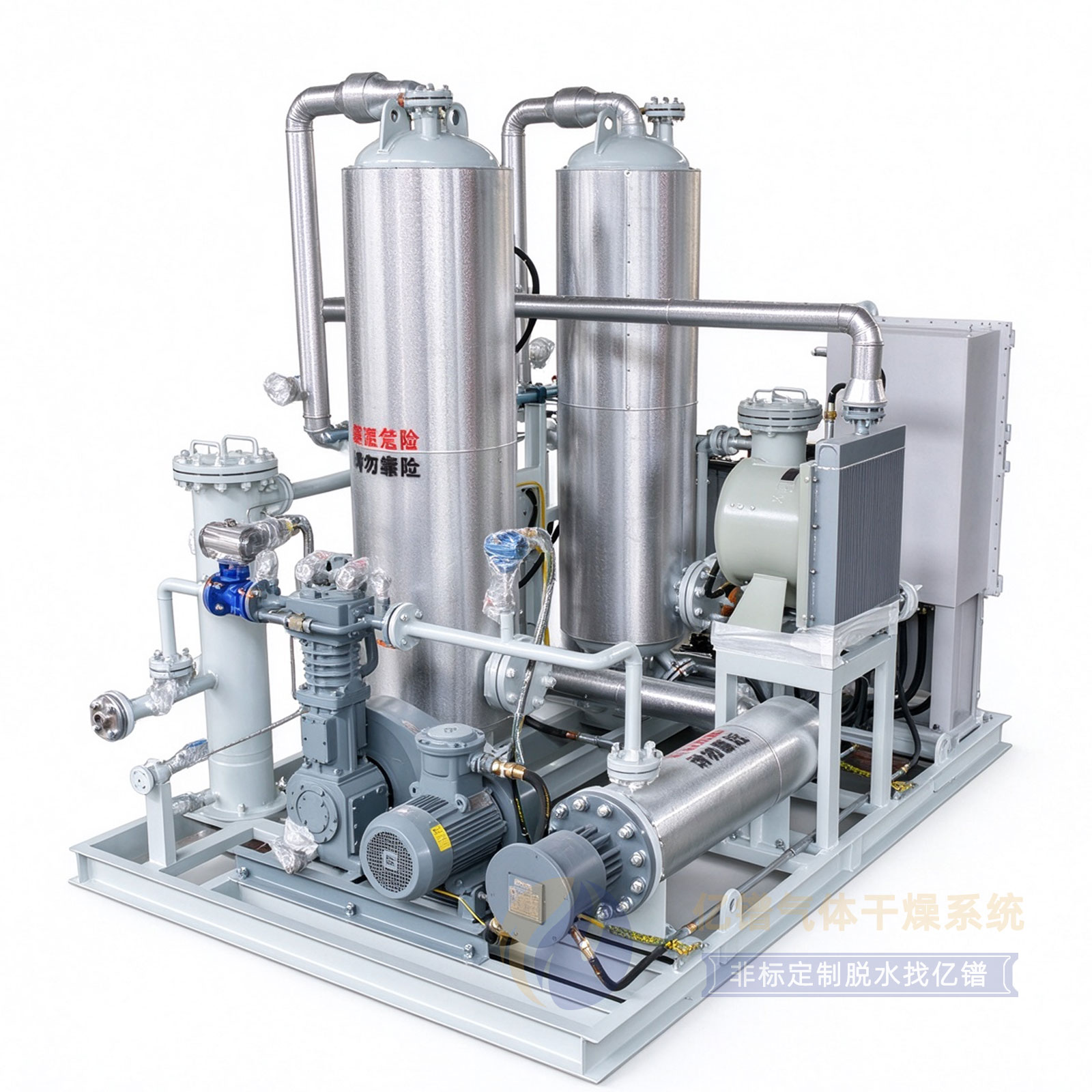

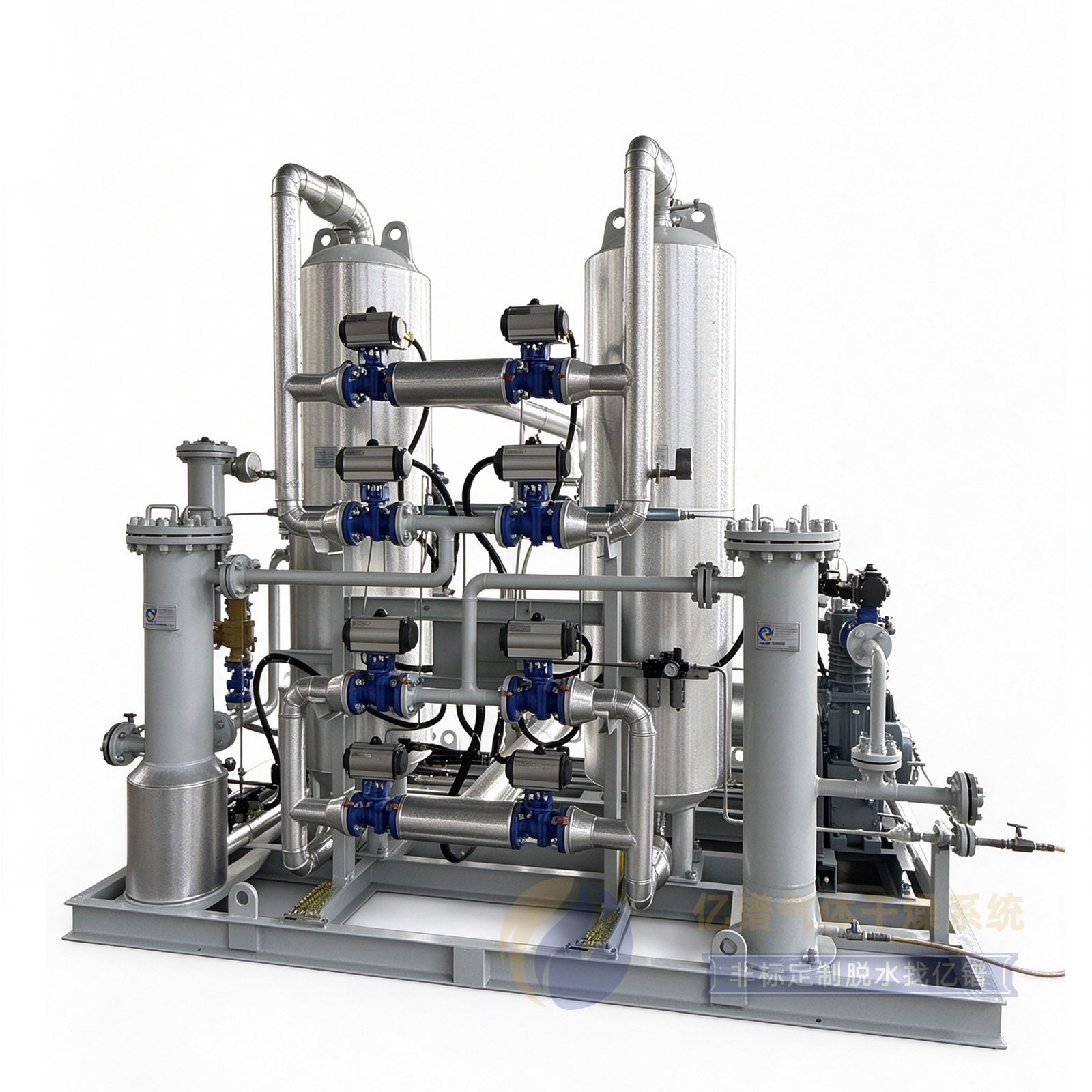

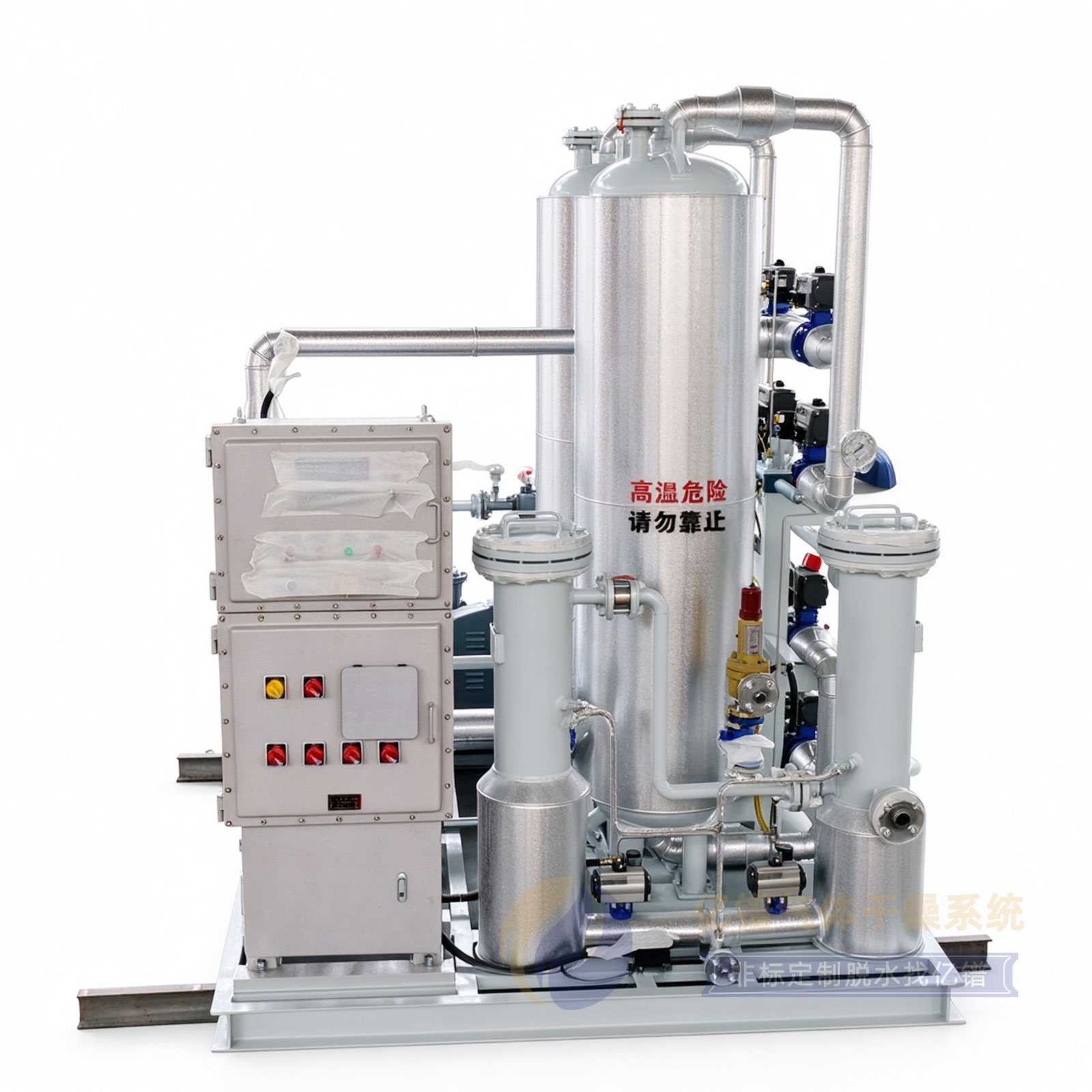

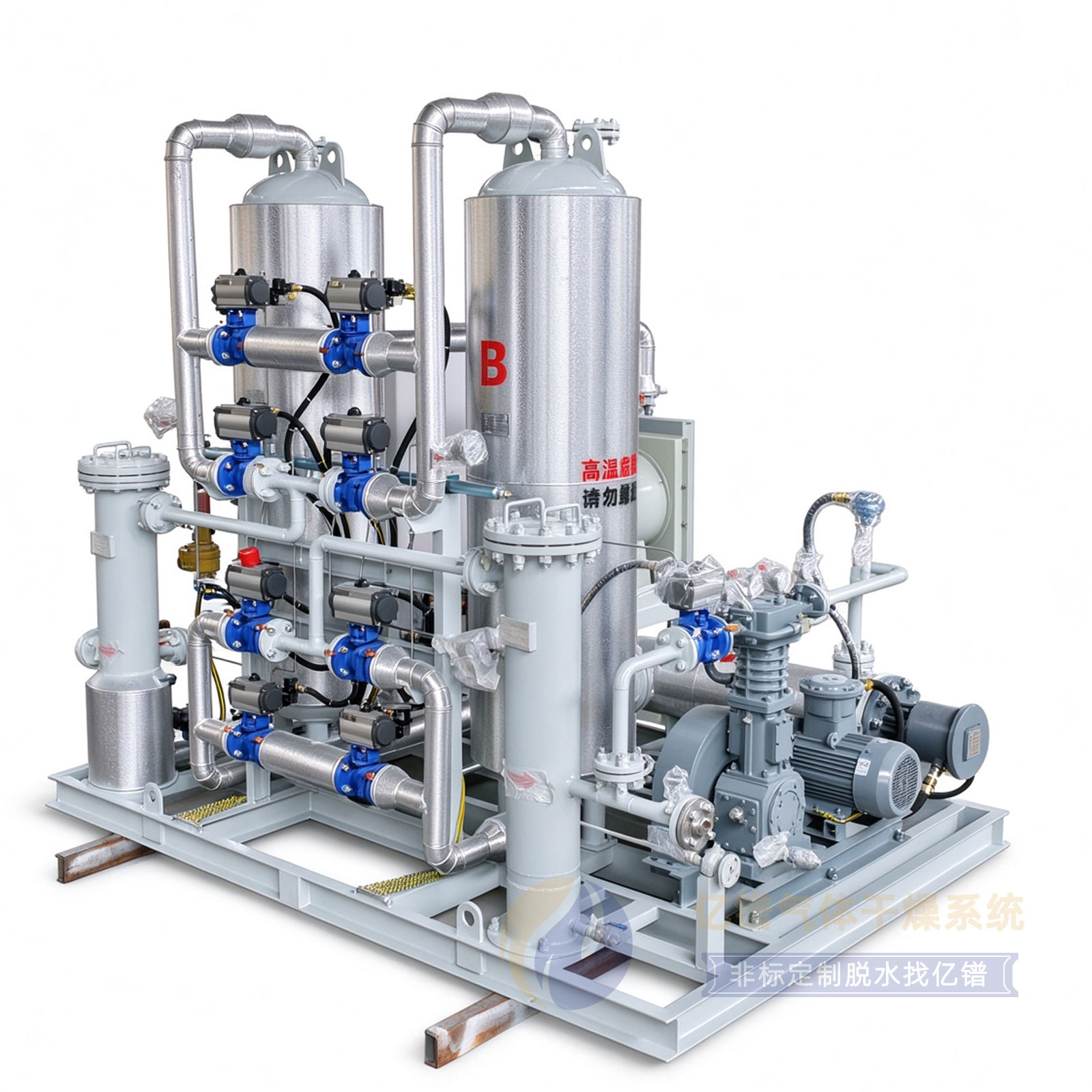

亿镨天然气脱水装置采用“双塔交替、连续运行”的整体架构，处理能力为1100Nm³/h（标况），工作压力范围1.0至1.2MPa。整套装置按照进气预处理、吸附干燥、再生气循环、冷却分离等模块化单元组织，各功能段之间通过程控阀门实现自动化切换。

进气预处理段：原料天然气首先经过气液分离器，利用重力沉降与丝网除沫相结合的机理，脱除气体中携带的游离态液滴和较大颗粒杂质。随后气体进入分离过滤器，通过高效滤芯进一步去除粒径更小的油雾和固体颗粒，确保进入吸附塔的气体处于相对洁净的状态。这一级预处理的必要性在于，液态水和重烃若直接进入分子筛床层，会占据吸附活性位点并加速吸附剂性能衰减。

吸附干燥段：经预处理的气体通过进气阀进入当前处于吸附状态的干燥塔（A塔或B塔）。塔内填充足量4A型分子筛，气体自塔顶向下流经分子筛床层。分子筛的孔径为4Å（0.4纳米），略大于水分子直径（约2.75Å）而小于甲烷分子直径（约3.8Å），因此水分子得以进入分子筛晶穴内部被吸附截留，而甲烷等烃类组分则顺利通过。吸附后的干燥气体经粉尘过滤器捕集可能携带的分子筛粉末后，从塔底排出进入外输管线。

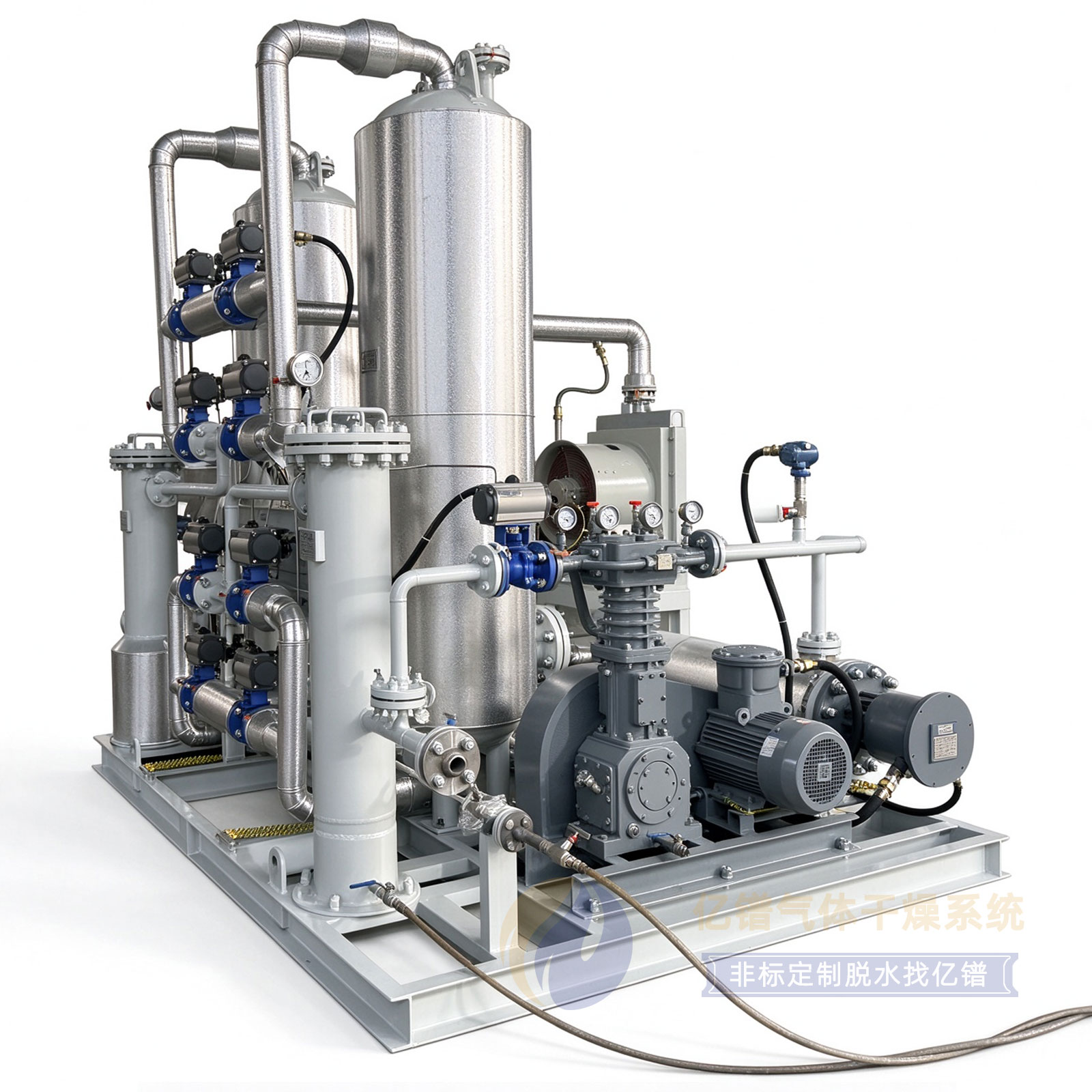

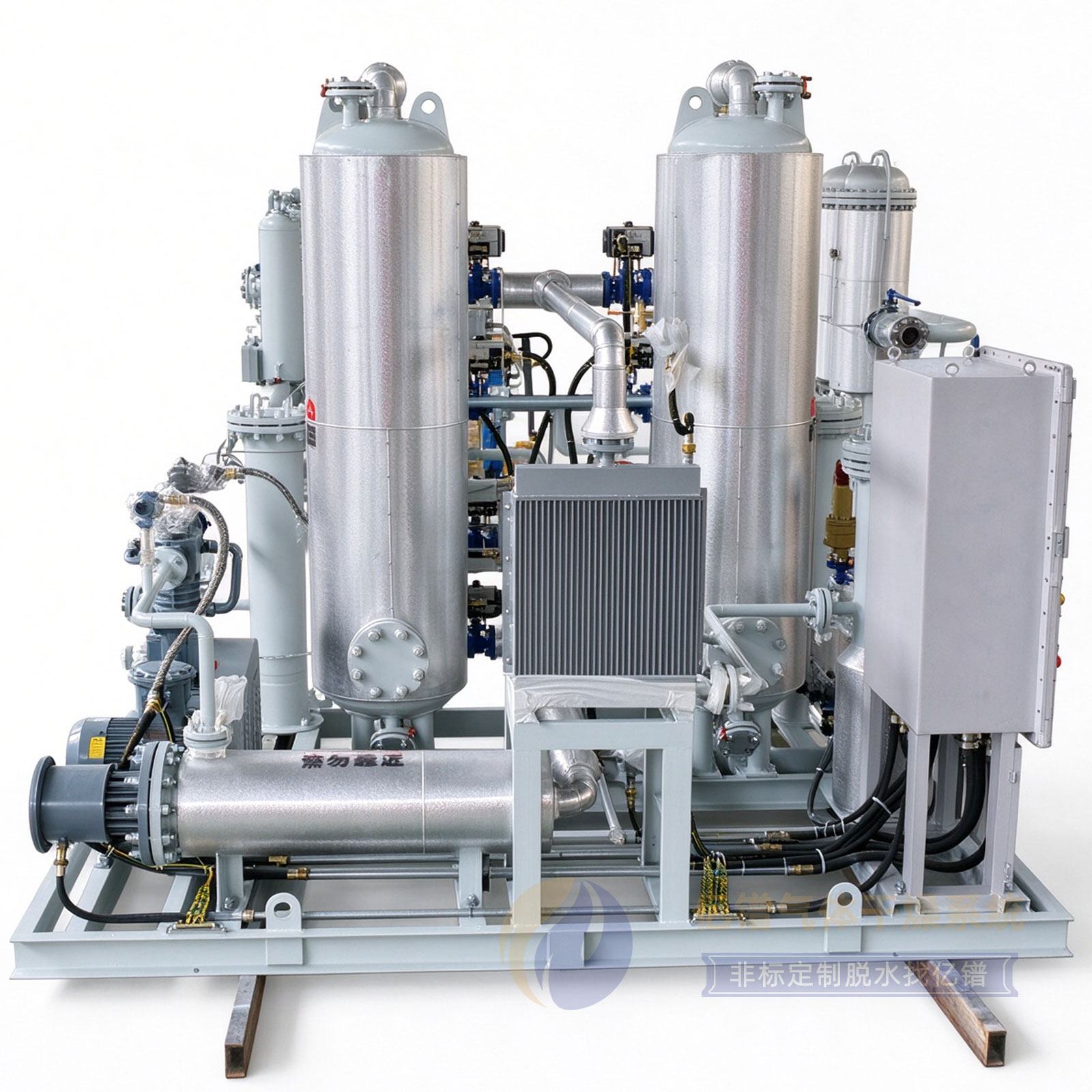

再生循环段：当A塔内分子筛吸附趋于饱和时，系统通过阀门切换将A塔转入再生模式，同时B塔切入吸附状态，保证外输气流的连续性。再生过程中，少量干燥后的成品天然气经防爆增压机升压后进入防爆电加热器，被加热至约180℃，然后从底部逆向进入需要再生的塔体。高温再生气自下而上流经分子筛床层，将先前吸附的水分脱附出来并携带出塔。出塔后的高湿再生气进入冷却风机驱动的冷却器降温，析出的液态水在分离器中排出至贮液罐，分离后的天然气则回流至吸附系统重新利用，实现接近“零排放”运行。
